DSP28335系列實驗儀-概述;是針對高校、研究所的需求而研發的。以保證DSP能穩定獨立運行、外設資源充分?jǐn)U展為原則，優化結構設計。

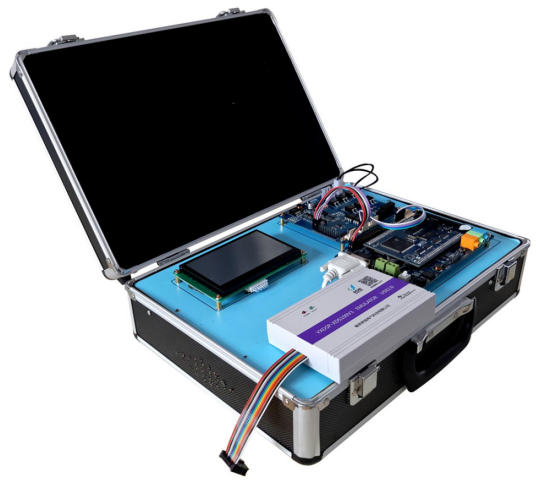

一、F28335-DSP教學實驗箱（實用板）產品特點：
1、采用DSP開發板+電機驅動板+液晶觸控顯示的組合操作平臺，方便用戶實現電機控制的一體化開發；
2、DSP端采用研旭自主研發的28335實用板，以現今主流TMS320F28335為核心，采用六層核心板+底板的形式；
3、BLDC電機平臺采用三相全橋隔離控制，精確的PID算法，保證電機精確運轉；
4、板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗。
5、4.3寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界面方便您更好的操作；
6、采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；
7、對于電機控制有獨特設計的電機控制口；
8、詳細的用戶手冊，讓您輕松入門掌握；
9、注重EMI設計，穩定高效，包括外擴和所有外設資源；
10、主流的F28335平臺，是電機控制領域和電力檢測領域的首選；
11、豐富的實驗例程，可滿足各種教學實驗，尤其電機控制領域，方便用戶對其進行移植。
二、實驗箱設備參數：

三、DSP技術指標
1、主處理器： TMS320F28335，主頻150MHz
2、SRAM ：    片內：34K ×16位，0等待，片外：512K×16位，15ns
3、FLASH：   片內：256K×16位，36ns，片外：512K×16位，70ns
4、ROM：      片內：BOOT ROM  8K×16位，片內：OPT ROM   1K×16位，36ns
5、A/D：        片內：2×8通道，12位分辨率，80ns轉換速率，0～3V輸入量程
6、HOST USB2.0：          1通道，全速
7、SCI 異步串口：           2通道，MAX3232
8、CAN總線：                 1通道，符合CAN2.0規范，最高傳輸速率1Mbps
9、以太網：                     1通道，兼容NE2000，最高傳輸速率10M
10、工作溫度：               0～70℃
BLDC技術指標
1、直流母線電壓+12~36V
2、電機額定電流不超過 4A
3、電機霍爾傳感器的供電電壓+5V
4、過壓過流指示
DSP端基本配置
1.JTAG接口：DSP仿真器連接接口，可進行在線仿真和燒寫程序。
2.SCI接口：1路232接口，1路485接口，可以與上位機進行串行通信。
3.PWM接口：18PWM（其中6路高精度HPWM），方便電機控制。
4.CAP接口：4路CAP捕捉口（和6路正交編碼脈沖引腳公用）。
5.CAN：1路CAN2.0接口，用于CAN總線組網。
6.ADC輸入接口：16路AD輸入接口，12位精度，輸入電壓范圍：0—3V。
7.音頻接口：3路Aduio接口，提供錄音、播音功能
8.電機控制接口：兩組電機控制接口，每組可以控制一臺3相電機。
9.DSP外擴接口：20位地址線和16位數據線及其他。
10. 一個X1226實時時鐘和2KB的I2C  EEPROM。
11.手動復位按鈕，方便用戶復位操作
12.SD卡槽：可以外掛移動SD卡
四、DSP實驗項目
實驗 1： GPIO-LED 測試
實驗 2： GPIO-Setup 實驗
實驗 3： TIMER0 定時測試
實驗 4： TIMER1 定時測試
實驗 5： 按鍵中斷實驗
實驗 6： FFT 實驗
實驗 7： 音頻輸入實驗
實驗 8： SCIB 通信實驗
實驗 9： SCIC 的 RS485 通信實驗
實驗 10： SD 卡建立 txt 文件實驗
實驗 11： 浮點運算實驗
實驗 12： 看門狗實驗
實驗 13： 外部 Flash 讀寫實驗
實驗 14： 外部 RAM 讀寫實驗
實驗 15： 外部 RTC 時鐘實驗
實驗 16： 外部 EEPROM 讀寫實驗
實驗 17： DMA 方式讀寫外部 RAM 實驗
實驗 18： PWM 實驗
實驗 19： 捕獲實驗
實驗 20 ：CAP 捕獲 PWM 信號實驗
實驗 21： SPI 中斷方式自測實驗
實驗 22： Mcbsp 配置為 SPI 自測實驗
實驗 23： Mcbsp 中斷方式自測實驗
實驗 24： DMA 方式讀 mcbsp 實驗
實驗 25： AD 查詢實驗
實驗 26： 片上觸發 AD 實驗
實驗 27： CAN 自測實驗
實驗 28： CAP 配置為 APWM 實驗
實驗 29： HRPWM 實驗
實驗 30：高分辨率 PWM 實驗
實驗 31： 線性卷積實驗
電機驅動模塊實驗項目

液晶屏幕產品規格
