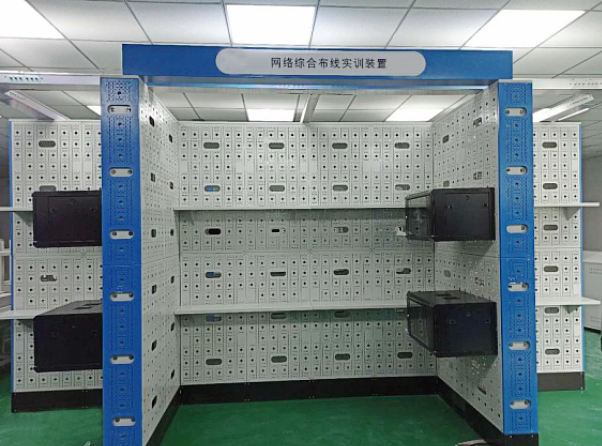

實訓組數（同時）		4組
實訓人數（同時）		12人
產品重量		825公斤
外型尺寸	長	5.28米
外型尺寸	寬	1.44米
外型尺寸	高	2.6米
實訓次數		>10000次
實訓課時		24課時
安裝方式		TT
布局特點		T字連接布局，適合小教室安裝和演示，設備利用率低。

二、實訓功能：
1、綜合布線工程技術設計平臺功能。
2、綜合布線工程技術實訓平臺功能。
3、綜合布線工程技術展示平臺功能。
4、綜合布線工程技術測試平臺功能。
5、綜合布線工程技術考核平臺功能。
6、全班同時實訓功能。滿足8-16組，每組3-4人同時實訓。
7、綜合布線各個子系統實訓功能。具有同時或交叉進行綜合布線系統工程七個子系統實訓。
8、模擬萬種永久鏈路實訓和測試功能。
9、強大的擴展功能。能夠擴展為智能化管理系統、電氣工程技術等多種實訓平臺。

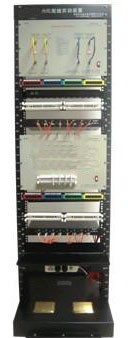

光纜配線實訓裝置

一、產品主要功能有：光纖鏈路搭建和熔接功能，網絡配線和端接功能，網絡跳線制作和測試功能，永久鏈路配線端接功能，配線子系統安裝實訓功能等。
二、產品型號和技術規格：

類別	技術規格
外型尺寸	長600mm,寬530mm,高1800mm
電壓/功率	交流220V/50W
配套設備	網絡綜合配線實訓架--1套；     網絡跳線測試儀—1臺； 網絡端接實驗儀—1臺；          網絡理線架—2個； 24口網絡配線架—2臺；        組合式光纖配線架—2臺； 110型配線架—2臺；             其余見產品配置表。     立柱具有布線穿管和安裝網絡插座實訓功能。

三、產品特點：
1、實訓裝置真實模擬標準網絡機柜配線端接工程技術。
2、組合式光纖配線架，多種光纖接口。
3、實驗儀能夠直觀和持續顯示跨接、反接、短路、斷路等各種故障。
4、故障模擬功能。例如：跨接、反接、短路、斷路。
5、落地安裝，立式操作，穩定實用，節約空間。
6、具有5000次以上壓接線端接實訓功能。
7、立柱具有布線穿管和安裝網絡插座實訓功能。
四、實訓功能：
1、能夠進行光纜配線和熔接實訓。
        每臺設備安裝有組合式光纖配線架2個，兩個光纖配線架之間相互連接進行熔接操作實訓，也能與其它光纖配線架相互連接進行熔接操作實訓。
        光纖配線架針對教學實訓專門設計和生產。采用多功能組合式結構；鋼板厚度和強度遠遠超過工程產品，結實堅固，特別適合數千次的反復安裝和拆卸實訓操作；光纖配線架安裝的耦合器既能滿足單模光纖也能滿足多模光纖；既能安裝室外光纜，也能安裝室內光纜；既有ST圓口，也有SC方口；
        組合式光纖配線架既有ST口，也有SC口，包括8個ST接口和8個SC接口，每次能夠熔接16芯光纖，也能插接8根ST-ST光纖跳線或者8根SC-SC光纖跳線，或者16根ST-SC光纖跳線。
2、能夠進行網絡銅纜的配線和端接實訓。每臺設備每次端接6根銅纜雙絞線的兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線96次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有96個指示燈分48組，同時顯示6根雙絞線的全部端接情況，能夠直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
3、能夠制作和測量4根網絡跳線，對應指示燈顯示兩端RJ45接頭的壓接線端接連接狀況和線序，每根跳線對應8組16個指示燈直觀和持續顯示連接狀況和線序，共有64個指示燈分為32組，同時顯示4根跳線的全部線序情況，能夠直觀判斷銅纜的跨接、反接、短路、斷路等故障。
4、能與網絡配線架、通信跳線架組合進行多種端接實訓，仿真機柜內配線端接。
5、能夠模擬配線端接、永久鏈路常見故障，也能進行故障維修訓練。如：跨接、反接、短路、斷路等。
6、實訓設備具有5000次以上的端接實訓功能。
7、能夠搭建多種網絡鏈路和測試鏈路的平臺。

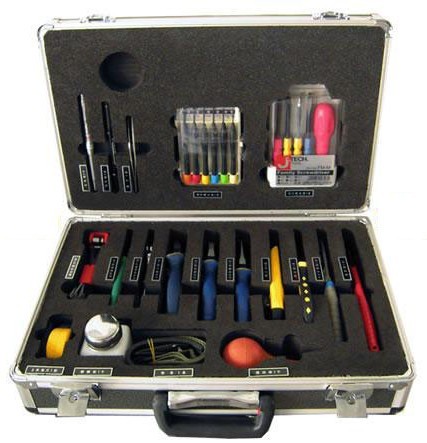

產品型號和技術規格：

外型尺寸	長440mm,寬125mm,高310mm
適用范圍	全國高職技能大賽專用工具箱
配套工具	序號	工具名稱和規格	數量	用途
	1	束管鉗	1把	開剝光纖束管
	2	多用剪，8寸	1把	剪斷纖維
	3	剝皮鉗	1把	剝除光纖涂覆層
	4	美工刀	1把	切割
	5	尖嘴鉗，6寸	1把	開剝輔助工具
	6	鋼絲鉗，6寸	1把	開剝輔助工具
	7	斜口鉗，6寸	1把	開剝輔助工具
	8	光纖剝線鉗	1把	切割
	9	活動扳手，6寸	1把	緊固螺絲
	10	橫向開纜刀	1把	橫向開剝光纜外護套
	11	清潔球	1把	吹浮灰
	12	背帶	1條	背工具箱用
	13	酒精泵	1個	存儲與泵出酒精
	14	鋼卷尺，2米	1把	測量長度
	15	組合螺絲批	1套	緊固螺絲用
	16	微型螺絲批	1套	緊固微型螺絲用
	17	鑷子	1把	夾持小件物品
	18	記號筆	1個	編號標記
	19	紅光筆	1個	發射紅光

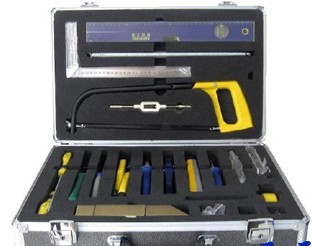

網絡綜合布線專用工具箱

外型尺寸	長520mm，高160mm，寬315mm
適用范圍	全國高職技能大賽專用工具箱
配 套 工 具	序號	工具名稱和規格	數量	用途
	1	網絡壓線鉗	1把	壓接水晶頭用
	2	網絡打線鉗>	2把	模塊打線用
	3	鋼卷尺，2米	1把	長度和位置測量用
	4	活扳手，150mm（6寸）	2把	螺絲固定用
	5	螺絲刀，Φ6X150>	2把	螺絲固定用
	6	鋸弓	1把	切割用
	7	鋼鋸條	5根	切割用
	8	美工刀	2把	切割用
	9	線管剪	1把	PVC管裁斷用
	10	老虎鉗，8寸	1把	夾持物件
	11	尖嘴鉗，6寸	1把	夾持物件
	12	鑷子	1把	夾持物件
	13	不銹鋼角尺，300mm	1把	90度角測量用
	14	條形水平尺，400mm	1把	測量水平和垂直用
	15	彎管器 Φ20>	1把	Φ20PVC冷彎管成型用
	16	計算器	1把	計算用
	17	麻花鉆頭，Φ10>	2個	開孔用
	18	麻花鉆頭，Φ8>	2個	開孔用
	19	麻花鉆頭，Φ6>	2個	開孔用
	20	絲錐，M6>	2個	攻絲用
	21	十字批頭	2個	電動起子配套用
	22	水晶頭，RJ45>	10個	維修備用
	23	螺絲，M6X15>	10個	維修備用
	24	線槽剪	1個	切斷PVC線槽用
	25	彎頭模具	1把	線槽成型用
	26	剝線鉗	2個	剝線用

不銹鋼操作臺

一、產品型號和技術規格：

外型尺寸	長1200mm，寬600mm，高750mm
重量	24KG

二、產品特點：
1、不銹鋼封包臺面，邊緣光滑，臺面平整美觀。
2、方鋼支架，結實牢固。
3、橡膠腳套，整齊美觀。
4、工廠專業化批量生產，性價比高。
5、標準化紙箱包裝，運輸方便，現場快速組裝。
三、產品功能：
1、綜合布線工程現場布線材料加工或者實訓。
2、在操作臺上進行線槽、線管、橋架等材料加工。

3、組裝和擺放各種設備。

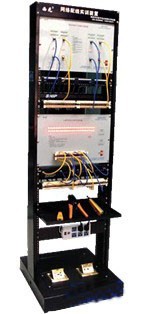

網絡配線實訓裝置
