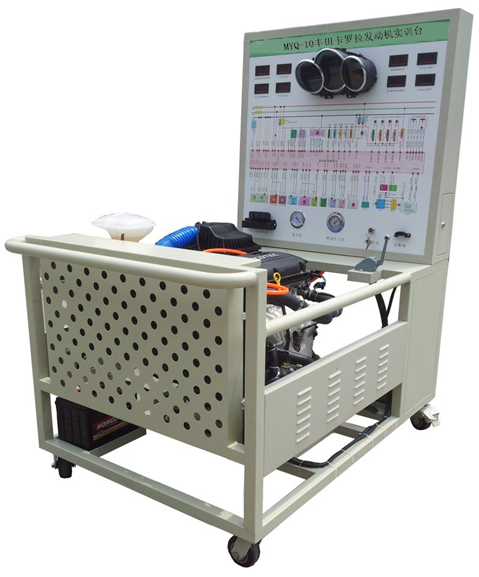

MY-8010豐田卡羅拉雙VVT-I發動機實驗臺

豐田卡羅拉雙VVT-I發動機實驗臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，通過豐田發動機實訓臺的演示，可清楚了解汽車發動機內部的結構與功能，便于學生較快地掌握電控發動機的構造和原理，提高學生對電控發動機的初步認識，使學生了解汽車發動機起到更直觀更深入的教學目的，是各汽車學校對汽車發動機理論和維修實訓的理想的教學設備。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、實驗臺參數：
1、外形尺寸：1400×1000×1900（長×寬×高）
2、使用環境：溫度-5℃～40℃；濕度≤80％
3、發動機類型：豐田卡羅拉發動機，
4、發動機型號：1ZR（原廠裝車發動機）
5、排量：1.6L
6、機油等級：API（美國石油學會）標準SG級，
7、蓄電池：免維護蓄電池
8、萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色.
9、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書。
三、產品組成：
發動機總成和發動機控制單元、原車線束、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、空氣質量計、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。
四、功能特點：
1、本實驗臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2、通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。
3、設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
五、顯示功能：
1、可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障
2、數字表、指針表等可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數
3、通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況
4、LED電壓表實時顯示傳感器變化，噴油器脈沖LED燈顯示，有噴油脈寬表（實時信號）
檢測功能：
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ECU編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等
功能可配：網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障診斷和考核平臺對接后可實現以下功能：
1)、可編輯試題及答案、試題存盤、導入試題。每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制。
2)、可對班級每個學生的考試成績進行統計，形成班級成績報表（學生姓名、報考級別、考試成績）。
3)、可設置系統登陸密碼：新建用戶和密碼設置與更改。
4)、能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。
5）、遠程啟動功能，可在遠程啟動一臺或一臺以上。
6）、可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變.

友情提示：
1、設備驗收：各采購單位收貨時請檢查豐田卡羅拉雙VVT-I發動機實驗臺的貨品外觀，核實豐田卡羅拉雙VVT-I發動機實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供豐田卡羅拉雙VVT-I發動機實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌呢S田卡羅拉雙VVT-I發動機實驗臺選型錯誤或豐田卡羅拉雙VVT-I發動機實驗臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對豐田卡羅拉雙VVT-I發動機實驗臺的發貨期為參考值，如您需要了解豐田卡羅拉雙VVT-I發動機實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對豐田卡羅拉雙VVT-I發動機實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關豐田卡羅拉雙VVT-I發動機實驗臺的技術咨詢。
