MYDJ-10直流電動機運動控制實驗系統

一、直流電動機運動控制實驗系統-功能特點：
采用立式機柜，機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。直流電動機—直流發電機機組額定功率為1.5KW（采用晶閘管可控整流調壓調速）。副直流電動機機組額定功率300W（采用H橋VDMOS管PWM調壓調速）。設有計算機控制接口，PC機或單片機可進行數字調節器控制或全數字式直流電動機控制系統實驗。
二、系統構成：

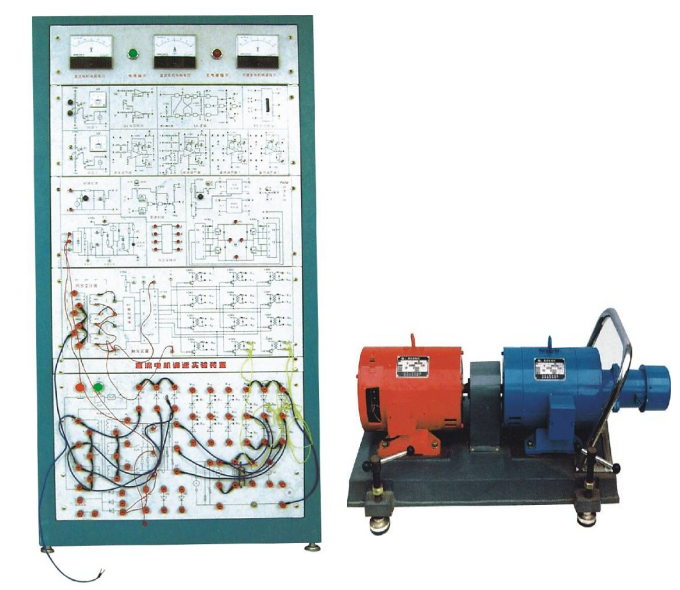

1、立式機柜（晶閘管三相反并聯可逆電路模塊、H橋可逆電路模塊、模擬調節器模塊、檢測電路模塊、控制與邏輯切換模塊）。
2、1.5KW直流電動機—直流發電機機組（帶直流測速發電機）
3、300W直流電動機（配光電脈沖測速裝置）
4、三相調壓器、電抗器、燈箱負載。
三、系統規格：
1、立式機柜，機柜下安有輪子，移動方便。機柜面板采用抽屜結構主設計，示教直觀、維護方便。
2、直流電動機—直流發電機機組，固定在小車上。
3、直流電動機轉速150—3000轉/分。
4、晶閘管三相反并聯可逆電路最大輸出電流55A。
5、晶閘管三相反并聯可逆電路最大輸出電壓310V。
四、實驗內容：
1、單閉環不可逆直流電動機調速系統實驗。
2、雙閉環不可逆直流電動機調速系統實驗。
3、雙閉環邏輯切換無環流可逆直流電動機調速實驗。
4、小功率直流電動機PWM可逆調速實驗。
5、直流電動機可逆調速系統的計算機控制實驗。
6、PWM可逆調速系統的計算機控制實驗。
7、三相可控整流電路實驗（燈箱負載）。
8、模擬觸發器調整實驗。

友情提示：
1、設備驗收：各采購單位收貨時請檢查直流電動機運動控制實驗系統的貨品外觀，核實直流電動機運動控制實驗系統的數量及配件，拒收處于受損狀態的直流電動機運動控制實驗系統；
2、設備質保：茂育將為各采購單位提供直流電動機運動控制實驗系統產品說明書內的質保條件和質保期，在質保范圍內提供對直流電動機運動控制實驗系統的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>直流電動機運動控制實驗系統選型錯誤或購買直流電動機運動控制實驗系統數量錯誤，造成直流電動機運動控制實驗系統的退換貨要求，將不被接受；

4、設備貨期：對直流電動機運動控制實驗系統的發貨期為參考值，如您需要了解直流電動機運動控制實驗系統的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對直流電動機運動控制實驗系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關直流電動機運動控制實驗系統的技術咨詢。
