主頁 > 產品介紹 > 工廠電氣控制實訓設備 > 裝表接電工實訓裝置 2025-03-23

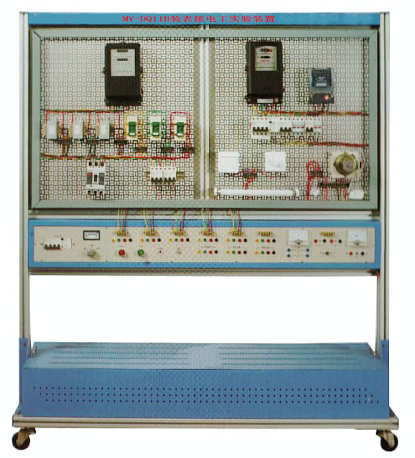

MY-DQ11裝表接電工實訓裝置

裝表接電工實訓裝置-概述
該設備主要由實訓臺、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。實訓系統根據裝表接電工工種要求，提供了豐富的資源，學生可以在實訓系統上完成高壓計量接線和低壓計量接線，并可實現帶電檢查，更重要的是系統可以全方位的培訓學生在不同的供電方式下、不同的用電方式下，正確的選擇電能表并裝表接電。設備采用準實物化設計，學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。該實驗裝置適用于工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用于電力行業從事計量、裝表、抄表工作的人員技能培訓。
二、裝置特點：
1、布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元件器的布局，進行布線設計；
2、資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷，方便學生對元件進行檢測、接線；
3、保護完善：裝置帶有過流保護、漏電保護、過壓保護。
三、技術性能：
1、輸入電源：三相四線～380V±10% 50Hz
2、工作環境：溫度-10℃～+50℃
3、裝置容量：＜5kVA
4、外形尺寸：1400mm×400mm×1500mm
四、實訓項目
1、電流互感器的極性檢查
2、電壓互感器的極性檢查
3、三相四線有功電能表接線
4、三相無功電能計量接線
5、單相電能表接線
6、電能表聯合接線
7、單相普通電子式電能表接線
8、電子式多功能電能表接線
9、不同要求下的高壓電能計量裝置配置、安裝、接線
10.不同要求下的低壓電能計量裝置配置、安裝、接線
11、低壓電能表和互感器特殊接線
12、電能計量裝置接線后的停電檢查
13、電能計量裝置接線后的帶電檢查
14、遠程抄表系統的安裝與調試
五、裝置結構：
1、屏體屏體由網孔板、鋁質型材構建；桌面為防火、防水、耐磨高密度板；屏下方設有左右兩個抽屜（帶鎖）。裝置整體結構堅固、造形美觀大方。
2、提供實訓元件：電流互感器、電壓互感器、塑殼斷路器、微型斷器器、各式電能表

友情提示：
1、設備驗收：各采購單位收貨時請檢查裝表接電工實訓裝置的貨品外觀，核實裝置的數量及配件，拒收處于受損狀態的裝置；
2、設備質保：茂育將為各采購單位提供光裝表接電工實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌难b表接電工實訓裝置選型錯誤或裝置購買數量錯誤，造成裝置的退換貨要求，將不被接受；
4、設備貨期：對裝表接電工實訓裝置的發貨期為參考值，如您需要了解裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對裝表接電工實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關裝置的技術咨詢。
