戶外高壓實訓設備,戶外高壓實訓裝置,戶外高壓實訓系統

一、由建筑模型和配套的設備組成
1、設備使用環境：溫度-10℃～+40℃；濕度≤80%；電源：三相380V±10%；
2、戶外高壓實訓設備在結構上以建筑模型（包含電纜敷設模擬、變壓器及配電室、二次接線及室內布線等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
3、交直流電源、電氣設備配備
1）電源部分三相四線380V市電經漏電保護器、接通總開關，由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10KV電網進線電壓。提供220V（0.5A）勵磁電源及0～250V（3A）連續可調穩壓電樞電源（具有過壓、過流及短路保護功能）各一組，并設有直流數顯電壓表及切換開關。設有10KV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
2）配備一根1KV低壓電纜線用于電纜敷設實訓，配備一套戶外型電纜終端附件和一套室內型電纜終端附件，用于低壓電纜制作訓練。
3）配備電纜支架一組，用于電纜敷設訓練。

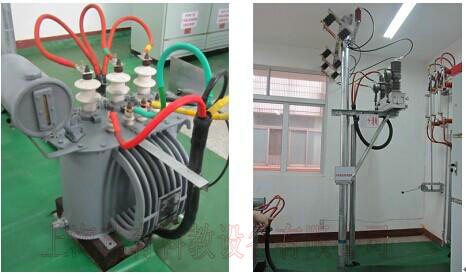

4）配備一臺5KVA干式變壓器，用于變壓器安裝實訓

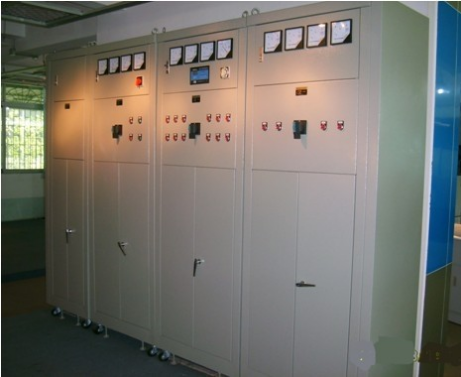

5）配備一套小型配電箱用于二次接線布線操作，配電箱上設有一臺電壓表和三只電流表
6）配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作
7）配備350W直流電機一臺
8）配備1.1KW三相鼠籠式異步電動機一臺
9）配備硬質導線,用于室內布線
10）配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.
4、戶外電氣設備配備
配備柱上斷路器、戶外電容器組、柱上隔離開關、柱上接地刀、電子式互感器.
5、配套工具儀表
柜子 1個
12KV絕緣手套 2付
25KV絕緣靴 2雙
10KV驗電筆 1只
組合工具 1套
500V搖表 1個
鉗形電流表 1個
接地線 2組
應急燈（充電）1個
令克棒 1根
安全帽 2個
萬用表 1個
二、實訓項目
（一）電纜線路的施工
1.電纜的耐壓測試和絕緣檢測
2.電纜支架的安裝
3.電纜的敷設
4.電纜的戶外式終端制作
5.電纜的戶內終端制作
6.電纜頭裝設
（二）變配電設備的安裝
1.變壓器的安裝
2.變壓器的檢測、試驗及接線
3.變壓器的巡視與常規維護
4.變壓器的檢修
5.配電箱的安裝
6.斷路器的安裝
7.斷路器的調試、試驗
8.配電箱的接線
9.電氣二次接線
10.線管的敷設及布線
（三）電動機的安裝
1.電動機的絕緣測試
2.電機的就位安裝
3.電機的首末端判別
4.電機機組的安裝
5.電機控制回路元器件的安裝
6.電機的接線與運行
（四）戶外電氣的安裝
1. 柱上斷路器認知、安裝和接線
2．戶外電容器認知、安裝和接線
3. 柱上隔離開關認知、安裝和接線
4. 柱上接地刀認知、安裝和接線
