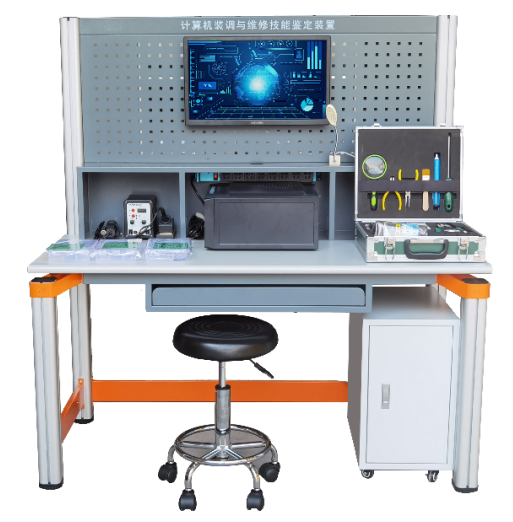

計算機裝調與維修技能實訓臺,計算機裝調與維修技能實訓裝置

一、技術參數：

1、長1250mm，寬650mm，高1695mm；立式落地安裝。

2、工作電壓：AC220V±5% 50±1Hz

3、整機功率：1.0KVA

二、裝置的構成：

1、產品尺寸：長1400mm，寬650mm，高1500mm；立式落地安裝。

2、實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。中間設計有組合式鍵盤抽屜，可放置鼠標、鍵盤，方便操作。

實訓桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。

3、操作臺底部預留三個模組位，中間安裝有雙斷安全防雷電源開關保護裝置，左右位置用于放置工具等。各模組位直接設有穿線孔。

4、操作臺底部按照工具掛板結構設計，配置顯示器固定裝置，能夠調整顯示器高度和傾角，方便學生實訓操作。也可以方便掛裝各種實操工具和實訓導線。

5、配有電腦主機存放柜一個，鋼制結構，表面噴塑處理，底部帶有萬向腳輪，方便移動。

三、產品功能：

1、計算機裝調與維修技能實訓臺配置“雙斷安全防雷電源開關保護裝置”1套，符合國家CCC認證標準，安全電源主要提供8組220V交流電源插座接口、漏電保護器、360可旋轉固定架。按鍵開關帶電源指示燈供電指示，分隔式電極設計，火零地分割至安全距離，避免交叉引發短路；雙斷安全開關設計，一鍵雙斷，拒絕線路交叉帶來的安全隱患，真正實現安全可靠。

2、能夠進行電腦主機拆機實訓。

3、能夠進行電腦主機配件識別的實訓。

4、能夠進行電腦主機配件安裝的實訓。

5、能夠進行電腦硬件測試的實訓。

6、能夠進行電腦軟件測試的實訓。

7、能夠進行電腦維護的實訓。

8、能夠進行電腦操作系統安裝的實訓。

9、能夠進行電腦系統維護的實訓。

四、配置�？焖僭O(shè)置故障的專門計算機主板1塊：

1）主流ATX主板，主板專門設計了≧20個故障設置點，采用跳線帽快速設置故障和恢復正常。故障分為10類，包括CPU控制端故障、芯片組故障、內存故障、顯示故障、音效故障、網絡故障、擴展槽故障、內接插座故障、接口故障、BIOS設置故障。

2）主板專門印刷有故障標識，由F1-F21表示。例如F1、F2為CPU控制端故障；F3、F4為芯片組故障；F5、F6_1、F6_2為內存故障等。

3）主板專門集成有診斷卡、數碼管和蜂鳴器電路，能準確判斷出故障類別。

4）主板專門印刷有電路模塊區域的中文標識，包括中央處理器區、南橋芯片區（PCH）、內存插槽區、超級輸入輸出接口芯片區（SIO）、聲卡芯片區、網卡芯片區、后置面板插座區、內接插座區、故障設置區、PCI-E擴展區10大區域，便于學生在學習計算機原理和故障檢測過程中，能快速高效地找到對應電路所在區域，從而精準排查出故障原因。

五、配置全模組ATX開關電源及加長線束1套：

1）全模組ATX開關電源，額定功率500W。外型尺寸150mm×140mm×86mm。輸入電壓100-240V，輸出電壓+3.3V、+5V、+5VSB、+12V、-12V。

2）開關電源端口包括① CPU供電端口，輸出電壓+12V；② SATA供電端口，輸出電壓為+3.3V、+5V、+12V；③24PIN主板供電端口，輸出電壓為+3.3V、+5V、+5VSB、 +12V、-12V。

3）開關電源端口印有序號、接口類型和電壓標識。方便快速認知和找到電源接口，防止誤插。

4）專用加長線束，長900毫米，能夠?qū)⒅靼逡瞥鰴C箱外進行檢測與維修。每根組線都有序號、接口類型、電壓標識，并且與電源端口一一對應，提高接線效率，防止誤插。

5）線束配置如下：

① CPU供電線1條，8PIN接口1個，用于CPU供電；

② SATA供電線1條，SATA接口3個，用于SATA硬盤、SATA光驅供電；

③24PIN主板供電線1條，24PIN接口1個，用于主板供電。

六、計算機故障診斷治具盒1套

1）開關控制器治具1個

設計有電源開關1個、重啟開關1個、電源工作指示燈1個和硬盤工作指示燈1個。用于診斷電源開關、重啟開關、電源工作狀態和硬盤工作狀態。

2）音頻診斷治具1套

由1個前面板音頻診斷治具板和1個音頻組線構成，其中音頻組線有5個音頻接頭。用于診斷前面板9針音頻插座故障和后面板5個音頻接頭故障。

3）COM診斷治具2個

設計有全信號回路。用于診斷COM串口插座故障。

4）USB診斷治具1套

由2個USB診斷治具和2個USB接口測試儀構成。用于診斷USB2.0和USB3.0連接狀態。

六、計算機故障自動測試軟件1套：

1）軟件登錄界面，可記錄測試人員姓名、證件號及待測主板ISN編號。

2）軟件測試界面由菜單欄、運行區、測試區、右側信息區、底部狀態區組成。

3）軟件故障測試類型共13類，包括：CPU測試、內存測試、硬盤測試、鍵鼠測試、PCIE測試、網絡測試、USB測試、音頻測試、COM串口測試、睡眠測試、VGA測試、DVI測試、HDMI測試。

4）軟件特點：

（1）能夠自動測試13類33種常見計算機故障；

（2）具有測試人員姓名、證件號和主板ISN編號登錄功能；

（3）可自由選擇故障進行測試；

（4）軟件自動顯示故障信息，綠色為“PASS”，紅色為“FAIL”。

（5）自動生成故障測試報告，方便老師進行管理和考核。

七、維修級計算機配套硬件1套：

1）中央處理器（CPU）1塊。兼容芯片組：×300。

2）硬盤1塊。容量1TB，轉速：7200RPM，緩存：64MB，接口：SATA接口。

3）內存2個。內存容量4GB，DDR4 2666。

4）顯卡1個。輸出接口：VGA、DVI、HDMI各1個，顯存容量：2G，最大分辨率：1920×1080，帶散熱風扇。

5）網卡1塊。PCI-E×1接口，網口RJ45，10/100/1000M自適應。

6）聲卡1塊。PCI-E×1接口，支持5.1聲道。

7）光驅1個。SATA接口，讀取速度18倍速。

8）鍵鼠套裝1套。PS/2鍵盤1個，USB鼠標1個。

9）電腦耳機1個。3.5mm音頻接口，線長＞1.8m。

10）機箱1個。

八、常用計算機維修工具1套：

1、U盤1個。容量16GB。

2、熱風槍焊臺1套。包含熱風槍1個，恒溫烙鐵和烙鐵架1套。

3、網線5米。Cat5網線。

九、教學電路主板焊接與維修訓練套件：

1.初級工電子焊接訓練套件盒：

初級功能訓練板：主要是滿足插件元器件焊接的教學訓練。

教學生認識插件電阻、插件二極管、插件無極性電容、電解電容圖標以及插件芯片等焊接。

電阻選用1/8W,1/4W兩種常見規格的設計焊盤，并設計較疏、一般、較密三種焊盤間距。

LED焊接采用ø3和ø5兩種腳距形成‘OK’字樣。

初級功能訓練板焊接主要教會學生直插元器件認知、元器件整形、插件、焊接等技能。

也可以教學生學習電阻色環標識。

初級功能訓練板

（1）產品規格：長=130mm，寬=125mm，高=19mm。

（2）產品功能：

主要是滿足插件元器件焊接的教學訓練。教學生認識插件電阻、插件二極管、插件無極性電容、電解電容圖標以及插件芯片等焊接。電阻選用1/8W,1/4W兩種常見規格的設計焊盤，并設計較疏、一般、較密三種焊盤間距。LED焊接采用ø3和ø5兩種腳距形成‘OK’字樣。初級功能訓練板焊接主要教會學生直插元器件認知、元器件整形、插件、焊接等技能。也可以教學生學習電阻色環標識。

（3）產品結構：

1）焊接訓練初級工電路板1塊，綠色。

2）直插式發光二極管41個，紅色，直徑Φ3mm。

3）直插式金屬膜電阻72個，阻值3KΩ，功率1/4W。

4）直插式電源尾插1個，三腳，插孔Φ5.5×2.1mm，用于外接電源。

5）直插式自鎖開關1個，六腳，用于電源的開關。

6)插件電解電容2個。

7)插件獨石電容2個。

6）插件二極管2個。

7）插件集成芯片2個。

8）吸塑包裝盒1個。

9）產品說明書1份。

（4）產品特點：

1）產品精選了常見的直插式元器件，包含直插式金屬膜電阻、直插式紅色發光二極管、直插式自鎖開關、直插式電源尾插、直插式無極性電容、電解電容，直插式二極管、直插集成芯片等電子元器件，搭建出LED燈牌的實際應用環境，使學生能夠在一個真實的應用環境中進行理實一體實訓操作。

2）產品專門設計有3種間距的焊盤，分為較疏、一般、較密三種練習模塊，逐步提高焊接技能要求。

3）產品特別采用并聯方式連接各支路，保證各支路間互不影響，便于在通電檢測時，能精準地找到焊接故障所在位置，及時進行修改。

4）產品焊接效果為圖形顯示，直觀可視化顯示焊接效果，同時封裝排列整齊美觀，方便插件、焊接。

5）產品帶安裝孔和立放孔，能保證訓練板在通電檢測時，獨立于桌面，提高測試效率。

2.中級工電子焊接訓練套件盒：

中級功能訓練板：主要為滿足貼片元件焊接的教學訓練。

包括左右兩邊焊接技能訓練區和中間實戰區。

基本訓練區設1206、0805、0603三種焊盤。

實戰區設計為“五角星”樣式，直觀顯示焊接效果。

中級功能訓練板焊接主要練習貼片元件拆卸、焊接技能。

也可以學習0603電阻值查詢表。

中級功能訓練板：

（1）產品規格：

長=130mm，寬=125mm，高=19mm。

（2）產品功能：

主要為滿足貼片元件焊接的教學訓練。包括左右兩邊焊接技能訓練區和中間實戰區�；居�(xùn)練區設1206、0805、0603三種焊盤。實戰區設計為“五角星”樣式，直觀顯示焊接效果。中級功能訓練板焊接主要練習貼片元件拆卸、焊接技能。也可以學習0603電阻值查詢表。

（3）產品配置：

1）焊接訓練中級工電路板1塊，綠色。

2）焊接訓練板左右兩側為基礎練習區，中間為焊接顯示功能區：1206貼片電阻19個，阻值為3KΩ；0805貼片電阻70個，阻值為3KΩ；0805貼片電容21個，無極性，電容為100nF；0603貼片電阻20個，阻值為3KΩ；0603貼片電容20個，無極性，電容為100Nf，貼片電解電容100Uf1個,1個貼片二極管M7。

3）兩邊訓練區主要用于焊接訓練，中間顯示區：由0805貼片紅色發光二極管和0805貼片電阻構成，焊接完畢加電點亮可顯示“五角星”圖形，主要用于對焊接效果的檢驗。

4）吸塑盒1個。

5）產品說明書1份。

（4）產品特點：

1）產品精選了常見的不同封裝元器件，包含不同體積貼片電阻、不同體積貼片電容，貼片發光二極管、自鎖開關、電源尾插等電子元器件，搭建出LED燈牌的實際應用環境，使學生能夠在一個真實的應用環境中進行理實一體實訓操作。

2）產品專門設計有基本焊接技能訓練區和實戰功能焊接區。基本焊接技能訓練區設計有3類封裝，封裝尺寸從大到小為1206、0805、0603，逐漸提高學生焊接技能。

3）實戰焊接區設計為“五角星”樣式，直觀可視化顯示焊接效果。

4）產品特別采用并聯方式連接各支路，保證各支路間互不影響，便于在通電檢測時，能精準地找到焊接故障所在位置，及時進行維修。

3.高級工電子焊接訓練套件盒：

高級功能訓練板：主要為滿足集成芯片焊接的教學訓練。

左右焊接區實驗區畫出8PIN、14PIN、16PIN、20PIN等貼片芯片拆、焊實驗區，中間畫出跑馬燈和閃爍燈（心型樣式）等功能電路。

高級功能訓練板包括貼片芯片、電阻、電容、二極管、三極管、電位器等多種元器件，使焊接人員快速掌握故障排查和維修技能。

高級功能訓練板：

（1）產品規格：長=130mm，寬=125mm，高=19mm。

（2）產品功能：

主要為滿足集成芯片焊接的教學訓練。左右焊接區實驗區畫出8PIN、14PIN、16PIN、20PIN等貼片芯片拆、焊實驗區，中間畫出跑馬燈和閃爍燈（心型樣式）等功能電路。高級功能訓練板包括貼片芯片、電阻、電容、二極管、三極管、電位器等多種元器件，使焊接人員快速掌握故障排查和維修技能。

（3）產品配置：

1）焊接訓練高級工電路板1塊，綠色。

2）發光二極管。紅色49個，封裝為0805。

3）電源尾插1個。直插式，插孔內外徑尺寸：Φ5.5×Φ2.1mm。

4）自鎖開關1個。直插式，六腳。

5）NE555芯片1個，貼片式，封裝SOP8。

6）CD4017芯片6個，貼片式，封裝SOP16。

7）AT24C02芯片4個，貼片式，封裝SOP8。

8）74HC00芯片4個，貼片式，封裝SOP14。

9）74HC541芯片4個，貼片式，封裝SOP20。

10）可調電阻1個，阻值：5KΩ。

11）三極管，貼片式。型號S8050,2個。
