| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 扶梯框架 | 材料：Q235標準型鋼；表面噴漆處理 | 1 | 套 |

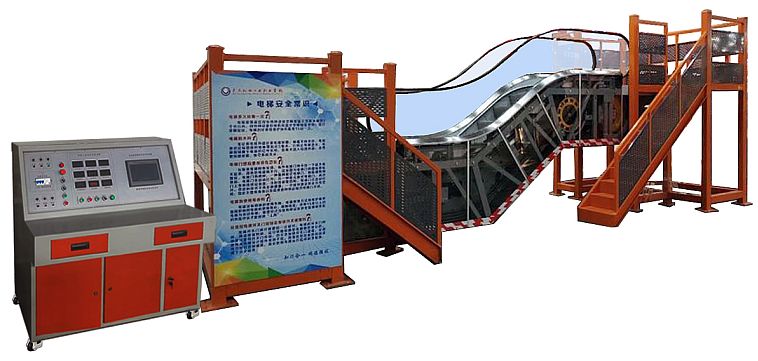

扶梯框架采用Q235標準型鋼，平臺周圍設有扶手及防護欄； 2、整個支架分為三層，學生能夠全方位地對扶梯進行學習和實訓，同時也方便老師的實訓指導； |
| 2 | 金屬桁架 | 材料：Q235A標準角鋼；表面噴漆處理 | 1 | 套 | 含梯路導軌 |
| 3 | 驅動主機 | 廠商：蘇州/通潤；型號：FT125；最大輸出轉速：39.2rpm；額定輸出扭矩：1499Nm；電機功率：5.5KW；減速箱減速比：24.5：1；制動型式：電磁鼓式；制動器工作電壓：AC220V；制動器維持電壓：DC110V； | 1 | 套 | 含電機、減速箱、制動器、附加制動器； |
| 4 | 驅動鏈 |
品牌：蘇州/巨人動力；型號：20A-2； 節距：31.75mm； |
2 | 條 | |
| 5 | 梯級 |
廠商：蘇州/全勝；型號：TJ800A； 材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1 | 套 | |
| 6 | 梯級傳動鏈 | 廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； | 2 | 條 | |
| 7 | 張緊裝置 | 梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； | 1 | 套 | 含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
| 8 | 扶手帶 | 廠商：上海/豫金；抗拉強度：≥25.0KN；扶手寬度：80mm；內口寬度：62mm；內口深度：10.6mm； | 2 | 條 | |
| 9 | 扶手帶摩擦輪 | 材料：鑄鐵襯橡膠 | 2 | 個 | |
| 10 | 扶手導軌 | 導軌材料：Q235； | 4 | 套 | 含冷拉金屬導軌和滾動軸承尼龍導輪組成； |
| 11 | 扶手玻璃 | 材料：鋼化玻璃；厚度：10mm； | 1 | 套 | |
| 12 | 圍裙板 | 表面材質：不銹鋼；表面處理方式：發紋； | 1 | 套 | |
| 13 | 控制柜 | 廠商：蘇州/臺菱；型號：SY/DZ；拖動方式：交流星-三角；控制裝置：PLC；PLC型號：VH-20MR（臺灣豐煒）；電氣安全裝置：MCTC-PES-E1（默納克）； | 1 | 套 |
接觸器：西門子； 繼電器：西門子； |
| 14 | 自動潤滑裝置 | 自動潤滑系統 | 1 | 套 | 含潤滑泵、濾油器、分油塊、毛刷及油管等； |
| 15 | 樓層板 | 表面材質：不銹鋼；表面處理方式：防滑花紋板； | 1 | 套 | |
| 16 | 上下前沿板保護開關 | 型號：TS236 | 6 | 只 | |
| 17 | 附加制動器檢測開關 | 型號：TS236 | 1 | 只 | |
| 18 | 上下出入口安全開關 | 型號：TR236 | 4 | 只 | |
| 19 | 上下圍裙板安全開關 | 型號：TR236 | 4 | 只 | |
| 20 | 驅動鏈安全開關 | 型號：ZR236或QM-ZV10H236-02Z | 1 | 只 | |
| 21 | 梯級缺失傳感器 | 2 | 只 | ||
| 22 | 梯級鏈安全開關 | 型號：ZR236或UKS | 1 | 只 | |
| 23 | 梯級下陷安全開關 | 型號：ZR236或UKS | 2 | 只 | |
| 24 | 手動盤車工具 | 1 | 套 | ||
| 25 | 移動檢修開關 | 1 | 個 | ||
| 26 | 移動行燈 | DC220V | 1 | 個 | |
| 27 | 實訓工具 | 1 | 套 | 詳見配套工具清單 | |
| 28 | 隨機資料 | 相關說明書及圖紙 | 1 | 套 |
| 序號 | 名稱 | 型號/規格 | 數量 | 單位 | 備注 |
| 1 | 卷尺 | 3m | 1 | 把 | |
| 2 | 萬用表 | 1 | 只 | ||
| 3 | 內六角扳手（組套） | BM-C9 | 1 | 套 | |
| 4 | 全拋光梅花開口兩用扳手 | 10 | 1 | 把 | |
| 5 | 全拋光梅花開口兩用扳手 | 13 | 1 | 把 | |
| 6 | 全拋光梅花開口兩用扳手 | 16 | 1 | 把 | |
| 7 | 全拋光梅花開口兩用扳手 | 18 | 1 | 把 | |
| 8 | T型六角扳手 | 5mm | 1 | 把 | |
| 9 | 開口扳手 | 8～10 | 1 | 把 | |
| 10 | 開口扳手 | 12～14 | 1 | 把 | |
| 11 | 開口扳手 | 17～19 | 1 | 把 | |
| 12 | 一字穿心螺絲批 | 5×75 | 1 | 把 | |
| 13 | 十字穿心螺絲批 | 2×75 | 1 | 把 | |
| 14 | 工具箱 | 1 | 只 | ||
| 15 | 尖嘴鉗 | 1 | 把 | ||
| 16 | 斜口鉗 | 1 | 把 | ||
| 17 | 活扳手 | 300×36 | 1 | 把 | |
| 18 | 鋼板尺 | 300mm | 1 | 把 | |
| 19 | 隨機文件 | 1 | 套 | ||
| 20 | 電氣原理圖 | 1 | 本 |
