| 序號 | 項目 | 培訓內容 |
| 1 | 編程 |
1） 程式組成、坐標系介紹 2） 指令特別介紹講解 |
| 學員練習編程 | ||
| 2 | 操作 |
1) 機床整體結構、開機步驟、操作面板按鍵功能介紹 2) 加工程式編輯、操作講解、學員練習編輯程式 |
|
1) 刀具補正方法及工件移動設定講解及學員練習 2) 程式測試步驟講解及學員練習 3) 機床操作注意事項及防撞車注意事項 |
||
| 3 | 機械維護 |
1） 機械結構介紹 2） ·主軸結構介紹 3） ·X、Z軸結構介紹 4） ·換刀機構介紹 5） ·冷卻及潤滑系統結構介紹 |
|
1) 常見機械故障及維護： ·主軸異聲 ·換刀動作分解 ·X軸異聲及方向尺寸不準 ·Z軸異聲及方向尺寸不穩 ·撞車處理過程 |
||
| 4 | 電器維護 |
1） 常見電器元件及符號介紹 2） 基本電器知識介紹 3） 機床CNC電器控制圖講解 |
|
1) 常見電器故障排除 2) ·常見處理方法 3) ·伺服報警處理 4) ·模組及主機板指示燈說明 5) 參數含義及修改方法 |
||
| 5 | 測試 |
程式操作測試 機械、電器維護 |

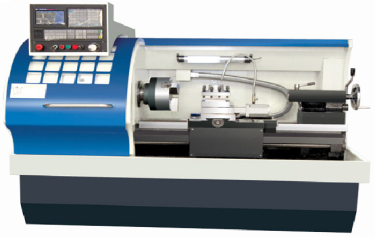

| 技術名稱 | 技術參數 | |
| 床身上最大工件回轉直徑 | Φ420mm | |
| 最大工件長度（頂尖距） | 750mm | |
|
最大工件 加工直徑 |
床身 | Φ420mm |
| 拖板 | Φ215mm | |
| 最大工件加工長度 | 650mm | |
| 主軸頭形式及錐孔 | C6 | |
| 主軸通孔直徑 | Φ65mm | |
| 主軸轉速 (變頻無級) | 50～2000/rpm | |
| 主軸功率 | 5.5KW | |
| 快速移動速度 X/Z軸 | 6000/8000mm/min | |
| 拖板最大行程 X/Z軸 | X:260/Z:680mm | |
| 電動刀架形式及裝刀數 | 立式 4工位 | |
| 刀桿截面尺寸 | 20×20mm | |
| 定位精度 X/Z軸 | ≤0.02/0.03mm | |
| 重復定位精度 X/Z軸 | ≤0.01/0.016mm | |
| 工件加工精度 | IT6～ IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 頂尖套簡內孔錐度 | 莫氏4號 | |
| 頂尖套筒最大移動量 | 150 mm | |
| 尾座套筒直徑 | φ65 mm | |
| 橫向最大移動量 | ±10mm | |
| 外形尺寸 | 2130×1400×1800 mm | |
| 機床凈重量 | 1750KG | |
| 電源類型/功率 | 三相AC380V ±10% 50HZ ≤8KW | |

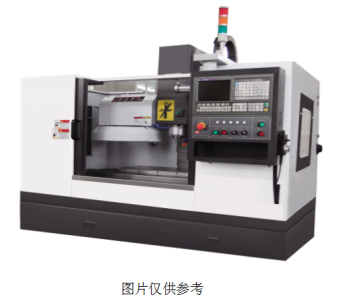

| 名稱 | 技術參數 | |
| 工作臺尺寸 | 800×320mm | |
| 行程 | X軸/快速進給 | 510mm/15M |
| Y軸/快速進給 | 350mm/15M | |
| Z軸/快速進給 | 420mm/10M | |
| 主軸轉速 | 60-6000rpm | |
| 刀柄形式 | BT40 | |
| 進給速度 | 8000mm/min | |
| T形槽寬 | 14mm | |
| T形槽間距 | 110mm | |
| 主軸端部到工作臺距離 | 70-470mm | |
| 主軸中心至立柱距離 | 375mm | |
| 工作臺最大承重 | 300kg | |
| 最小設定單位 | 0.001mm | |
| 重復定位精度 | ±0.0075mm | |
| 定位精度 | ±0.01mm | |
| 主電機 | 3.7kw | |
| 氣源壓力 | 4-6kgf/cm2 | |
| 機床外形尺寸 | 2000×1720×2500mm | |
| 重量 | 約2600kg | |

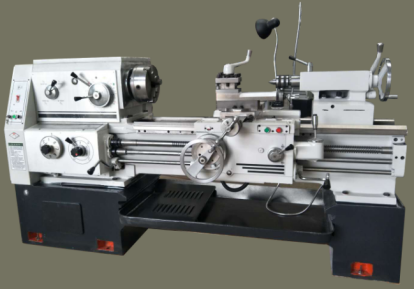

| 主要技術名稱 | 主要技術參數 | ||
| 床身回轉直徑 | φ400mm | ||
| 刀架上回轉直徑 | φ210mm | ||
| 最大工件長度/最大車削長度 | 1000mm | ||
| 主軸中心至床身平面導軌距離 | 205mm | ||
| 主軸孔徑/主軸孔前端錐度 | φ52 /莫氏圓錐6號 | ||
| 主軸轉速級數 | 正轉24/反轉12 | ||
| 主軸轉速范圍 | 正轉 | 50Hz:11～1600； 60Hz:12～1680 r/min | |
| 反轉 | 50Hz:14～1580 ；60Hz:16.8～1896 r/min | ||
| 縱向進給量范圍 | 64種 | ||
| 標準進給 | 0.08～1.59mm/r | ||
| 小進給 | 0.028～0.054mm/r | ||
| 加大進給 | 0.86～3.16mm/r | ||
| 橫向進給量范圍 | 64種 | ||
| 標準進給 | 0.04～0.79mm/r | ||
| 小進給 | 0.014～0.027mm/r | ||
| 加大進給 | 0.86～3.16mm/r | ||
| 刀架縱/橫向的快移速度 | 縱向4m/min / 橫向2m/min | ||
|
加工 螺紋 范圍 |
公制螺紋44種 | 1～192mm | |
| 模數螺紋39種 | 0.25～48mm | ||
| 英制螺紋21種 | 2～24牙/寸 | ||
| 徑節螺紋37種 | 1～96D.P | ||
| 小刀架/橫向刀架最大行程 | 140/320mm | ||
| 刀架轉盤回轉角度 | ±90° | ||
| 主軸中心線至刀具支承面距離 | 26mm | ||
| 刀桿截面尺寸 | 25×25mm | ||
| 尾座主軸直徑×行程及主軸孔錐度 | φ75×150mm 莫氏圓錐5號 | ||
| 絲杠螺距 | 12mm | ||
| 主電機功率 | 7.5KW | ||
| 機床外形尺寸 | 2500×1100×1250mm | ||
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 卡盤扳手 | 配套 | 1套 |
| 2 | 刀架扳手 | 配套 | 1套 |
| 3 | 變徑套 | 5/4 | 1套 |
| 4 | 內六角扳手 | 1套 | |
| 5 | 活動頂尖 | MT5 | 1套 |
| 6 | 滑潤油壺 | 1套 | |
| 7 | 調整墊鐵 | 1套 | |
| 8 | 機床使用說明書 | 1本 | |
| 9 | 機床合格證 | 1份 |
