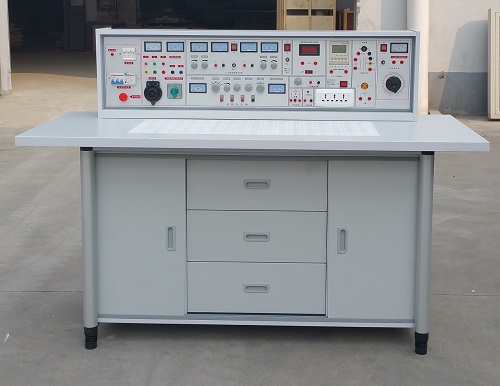

1.實驗臺外殼尺寸：123×35×20cm 2.三相保險座 3.三相電源輸入指標 4.總開關:實驗臺電源總開關,帶漏電、過載保護 5.試驗按鈕：試驗漏電開關漏電功能 6.電源輸入指示1只 7.電源輸出指示3只(紅、綠、黃三色) 8.交流電壓表：指示輸出線電壓 9.電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10.接線座5只：A單元三相四線及地線輸出 11.電流表W相電流輸出指示 12.四插座：A單元三相四線電源輸出 13、接線座2只：B單元交流低壓電源輸出 14.電表(2A)：B單元交流電流指示 15.旋鈕：B單元3-24V交流低壓選擇輸出 16.開關：C單元雙路直流穩壓電源開關 17.旋鈕：C單元雙路Ⅰ路穩流調節 18.旋鈕：C單元雙路Ⅱ路穩流調節 19.接線座2只：C單元Ⅰ路直流穩壓輸出。 20.保險座：C單元雙路穩壓電源保險 21.電表4只：雙路穩壓電源電壓、電流指示 22.接線座：D單元直流5V穩壓輸出 23.電表：D單元電流0.5V輸出指示 24.開關1：控制各低壓交流電、信號源 25.開關2：控制E單元交直流調壓電源 26.電表：E單元交流電壓輸出指示 |
27.接線座4只：E單元交流、直流輸出口 28.旋鈕：E單元0～240V電壓調節 29.插座：G單元220V輸出插座 30.旋鈕：音頻功率放大器音量調節 31.接線座2只：音頻信號輸入 32.按鈕：單次脈使能開關 33.接線座3只：單次脈沖輸出口 34.電表：函數發生器正弦波輸出電壓指示 35.旋鈕：正弦波輸出三級衰減幅度粗調 36.旋鈕：正弦波輸出口 37.接線座：正弦波輸出口 38.旋鈕：矩形波輸出幅度調節 39.接線座：三角波輸出口 40.旋鈕：函數信號發生器頻率細調 41.接線座：矩形波輸出口 42.旋鈕：函數信號發生器五級頻率粗調 43.電表：函數發生器輸出頻率指示 44.實驗桌面尺寸：160×70cm 45.智能型多功能交流電路測量電表：能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T，八位液晶顯示。 46.儲存板：放置元件盒 47.左儲存柜：放置儲存板（帶門鎖） 48.抽屜：放置常用工具 49.右儲存柜：放置儲存板（帶門鎖） 50.通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗。 |
|
1、電工測量儀表的使用 2、常用元件的識別與檢測 3、線性元件與非線性元件的伏安特性 4、電源的外特性 5、電位值、電壓值的測定 6、電流表和電壓表的擴程 7、基爾霍夫定律的驗證 8、驗征楞次定律 9、迭加原理與互易定理的驗證 10、戴維南定理與諾頓定理的驗征 11、電壓源與電流源的等效變換 12、受控源特性的研究 13、一階電路實驗 14、二階電路的過渡過程 15、研究LC元件在直流和交流電路中的特性 16、負載獲得最大功率的條件 |
17、交流電路參數的測量 18、正弦交流電路中RLC元件的特性 19、RL及RC串聯電路實驗 2O、RLC串聯諧振電路 21、日光燈電路的連接及功率因數改善 22、三相負載的星、三角接法 23、三相電路及功率的測量 24、R-C選頻網絡的研究 25、二端口網絡研究 26、單相變壓器實驗 27、互感電路實驗 28、三相異步電動機的使用與起動 29、三相電動機繼電接觸控制的基本電路 30、三相電動機Y一△起動控制實驗 31、三相電動機的順序控制實驗 32、三相電動機能耗制動控制實驗 |
|
1·晶體二極管的特性及檢測 2·晶體三極管輸入輸出特性 3·低頻小信號電壓放大器 4·直接耦合兩級放大器 5·RC耦合兩級放大器 6·負反饋對放大器性能的影響 7·變壓器耦合推挽功率放大器 8·互補對稱推挽功率放大器(OTL) 9·單相半波整流 10·單相全波整流 11·單相橋式整流 12·單相橋式整流濾波 13·單結晶體管特性 14·單結晶體管觸發電路 15·晶閘管簡單測試及可控整流電路 16·場效應管測試 17·串聯型穩壓電壓 18·差動放大電路的研究 19·集成運放參數的測試 20·集成運放減法電路 21·集成運放加法電路 22·集成運放積分電路 |
23·集成運放微分電路 24·集成運放文氏正弦波振蕩器 25·電容三點式振蕩器 26·電感三點式振蕩器 27·集成穩壓電路 28·無穩態電路（多諧振蕩器） 29·施密特觸發器 3 0·集成與門邏輯功能測試 31·集成非門電路邏輯功能測試 32·集成或門電路邏輯功能測試 33·集成與非門邏揖功能測試 34·CMOS門電路的測試 35·基本RS觸發器 36·JK觸發器 37·D觸發器 38·555時基電路的應用（方波發生器) 39·二一十進制計數器 40·二一十進制8421譯碼器 41·加法器 42·減法器 43·用集成與非門構成單穩態觸發器 44·組合邏輯電路 |
|
1、低壓驗電表的使用�！ � 2、滅火器的操作方法。 3、口對口人工呼吸法和胸外心臟壓擠法觀察。 4、常用工具的使用與識別。 5、常用導線的連接和絕緣的恢復�！ � 6、電烙鐵的拆裝與焊接技能訓練。 7、電工識圖訓練�！ � 8、配電板安裝�！ � 9、室內配線�！ � 10、室內照明線路安裝�！ � 11、電流表、電壓表的安裝�！ � 12、萬用表轉換開關的使用和讀數�！ � 13、交流電壓的測量�！ � 14、直流電壓、直流電流的測量。 15、電阻的測量�！ � 16、兆歐表、鉗形電流表接地電阻測定儀的使用。 17、常用開關類電器拆裝�！ � 18、交流接觸器的拆卸與組裝�！ � 19、熱繼電器與時間繼電器的拆卸和組裝�！ � 20、常用啟動器的結構觀察及檢測�！ � 21、小型變壓器的制作。 |
22、小型變壓器故障檢查與排除。 23、三相鼠籠式電動機的拆裝與測試。 24、三相鼠籠式電動機運行巡視。 25、三相鼠籠式異步電動機的定期檢修。 26、三相鼠籠式異步電動機故障分析。 27、定子繞組局部故障的排除。 28、單相電容式電動機繞組的拆換。 29、單相電容式電動機故障與排除。 30、手動正轉控制線路的安裝與檢修訓練。 31、接觸器點動正轉控制 32、具有自鎖的正轉控制。 33、具有過載保護的正轉控制。 34、接觸器聯鎖的正反轉控制。 35、按鈕聯鎖的正反轉控制線路。 36、按鈕、接觸器復合聯鎖的控制線路。 37、接觸器控制Y－△降壓控制。 38、X62－W型銑床主軸與進給電機的聯鎖控制。 39、時間繼電器控制Y－△降壓起動控制。 40、C620－1型車床控制線路的模擬安裝。 41、直流電動機的拆裝訓練（教師演示）。 42、直流電動機的檢修訓練（老師演示）。 |
|
1.常用儀器儀表的使用； 2.常用電子元器件的識別與檢測； 3.電烙鐵拆裝與電子錫焊技能訓練； 4.印刷線路板的制作； 5.三端集成穩壓直流電源的制作； 6.串聯型直流穩壓電源的制作； 7.低頻信號電壓放大器的裝配與測試； 8.具有負反饋信號放大器電路的制作與測試； 9.文式橋振蕩器的焊接與調試； 10.電池電壓監視電路的制作與測試； 11.電子催眠器電路的制作； 12.模擬“知了”電子電路的制作實訓； 13.實用聲控、光控節電照明燈的制作與實訓； |
14.語音報警喇叭的制作與實訓； 15.邏輯測試器的制作與測試； 16.正負脈沖信號的制作與測試； 17.智力競賽搶答器的制作； 18.水位報警器電路的制作； 19.迷你閃光彩燈的制作； 20.光控音樂門鈴； 21.實用模擬自然風控制器的制作； 22.臺燈調光電路； 23.實用CMOS觸摸鎖鑰電路； 24.自動充電器的制作； 25.半導體收音機的組裝與調試。 |
| 元 件 名 稱 | 型 號 | 數 量 | 備 注 |
| 電 阻 | 0.5Ω | 1 | 1/2W |
| 電 阻 | 1Ω | 1 | 1/2W |
| 電 阻 | 5.1Ω | 2 | 1/2W |
| 電 阻 | 51Ω | 1 | 1/2W |
| 電 阻 | 100Ω | 3 | 1/4W |
| 電 阻 | 150Ω | 1 | 1/4W |
| 電 阻 | 200Ω | 1 | 1/4W |
| 電 阻 | 300Ω | 2 | 1/4W |
| 電 阻 | 330Ω | 2 | 1/4W |
| 電 阻 | 430Ω | 1 | 1/4W |
| 電 阻 | 470Ω | 1 | 1/4W |
| 電 阻 | 510Ω | 2 | 1/4W |
| 電 阻 | 680Ω | 2 | 1/4W |
| 電 阻 | 820Ω | 2 | 1/4W |
| 電 阻 | 1K | 3 | 1/4W |
| 電 阻 | 1.5K | 1 | 1/4W |
| 電 阻 | 2K | 2 | 1/4W |
| 電 阻 | 2.4K | 2 | 1/4W |
| 電 阻 | 2.7K | 1 | 1/4W |
| 電 阻 | 3.3K | 3 | 1/4W |
| 電 阻 | 3.9K | 1 | 1/4W |
| 電 阻 | 4.7K | 1 | 1/4W |
| 電 阻 | 5.1K | 1 | 1/4W |
| 電 阻 | 6.8K | 2 | 1/4W |
| 電 阻 | 10K | 4 | 1/4W |
| 電 阻 | 13K | 1 | 1/4W |
| 電 阻 | 20K | 2 | 1/4W |
| 電 阻 | 39K | 2 | 1/4W |
| 電 阻 | 51K | 1 | 1/4W |
| 電 阻 | 100K | 2 | 1/4W |
| 電 阻 | 200K | 1 | 1/4W |
| 電 阻 | 1M | 1 | 1/4W |
| 電 阻 | 10M | 1 | 1/4W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 4.7K | 1 | 1/2W |
| 電 位 器 | 10K | 1 | 1/2W |
| 電 位 器 | 22K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 2 | 1/2W |
| 電解電容 | 1UF | 1 | 16V |
| 電解電容 | 10UF | 3 | 16V |
| 電解電容 | 47UF | 3 | 16V |
| 電解電容 | 220UF | 1 | 35V |
| 電解電容 | 470UF | 1 | 35V |
| 瓷片電容 | 300P | 1 | 63V |
| 瓷片電容 | 1000P | 2 | 63V |
| 瓷片電容 | 0.01UF | 3 | 63V |
| 瓷片電容 | 0.1UF | 1 | 63V |
| 瓷片電容 | 0.47UF | 1 | 63V |
| 瓷片電容 | 2UF | 1 | 250V |
| 音頻輸入變壓器 | 1 | ||
| 音頻輸出變壓器 | 1 | ||
| 變 壓 器 | 220/6V.6V.24V | 1 | 8W |
| 電 感 | 8Ω | 1 | |
| 電 感 | 390UH | 1 | |
| 電感(鎮流器) | 8W | 1 | |
| 二 極 管 | 4007 | 4 | |
| 二 極 管 | 2AP9 | 1 | |
| 發光二極管 | 2 | ||
| 穩壓二極管 | 2CW54 | 1 | |
| 穩壓二極管 | 2CW76 | 1 | |
| 晶 振 | 10M | 1 | |
| 場效應管 | 3DJ6 | 1 | |
| 單 結 管 | BT33 | 1 | |
| 晶 閘 管 | KP1 | 2 | |
| 三 極 管 | 3DG6 | 2 | |
| 三 極 管 | 3DG12 | 1 | |
| 三 極 管 | 3AX31 | 2 | |
| 三 極 管 | 3DA1 | 1 | |
| 三端穩壓 | 7805 | 1 | |
| 指示燈(信號燈) | 6V 0.1A | 1 | |
| 開 關 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 繼電器 | 6V | 1 | |
| 音樂集成 | 4V | 1 | |
| 電平開關和邏輯電平指示 | 1 | ||
| 燈 泡 | 220V/15W | 12 | 自 備 |
| 燈 座 | 12 | ||
| 條形磁鐵 | 1 | ||
| 原副線圈 | 1 | ||
| 直流電表 | 5MA | 1 | |
| 直流電表 | 10MA | 1 | |
| 直流電表 | 50MA | 3 | |
| 直流電表 | 200MA | 1 | |
| 直流電表 | 1V | 1 | |
| 直流電表 | 15V | 1 | |
| 直流電表 | ±100UA | 1 | |
| 交流電表 | 500MA | 3 | |
| 日光燈管 | 8W | 1 | |
| 日光燈座 | 2 | ||
| 起 動 器 | 1 | ||
| 集 成 座 | 14腳 | 2 | |
| 集 成 座 | 16腳 | 1 | |
| 集成運放 | UA741 | 2 | |
| 定 時 器 | NE555 | 1 | |
| TTL與非門 | 74LS00 | 1 | |
| TTL非 門 | 74LS04 | 1 | |
| TTL與 門 | 74LS08 | 1 | |
| TTL與非門 | 74LS20 | 1 | |
| TTL或 門 | 74LS32 | 1 | |
| 譯 碼 器 | 74LS42 | 1 | |
| TTL觸發器 | 74LS74 | 1 | |
| 七段譯碼器 | 74LS247 | 1 | |
| 全 加 器 | 74LS283 | 1 | |
| CMOS或非門 | CD4002 | 1 | |
| 共陽數碼器 | 546R | 1 |
| 元 件 名 稱 | 型 號 | 數 量 | 備 注 |
| 電 阻 | 10Ω | 1 | 1/4W |
| 電 阻 | 68Ω | 1 | 1/4W |
| 電 阻 | 100Ω | 1 | 1/4W |
| 電 阻 | 470Ω | 1 | 1/4W |
| 電 阻 | 680Ω | 1 | 1/4W |
| 電 阻 | 6.8K | 1 | 1/4W |
| 電 阻 | 10K | 1 | 1/4W |
| 電 阻 | 20K | 1 | 1/4W |
| 電 阻 | 51K | 1 | 1/4W |
| 電 阻 | 68K | 1 | 1/4W |
| 電 阻 | 300K | 1 | 1/4W |
| 電 筆 | 1 | ||
| 電 度 表 | 1 | ||
| 兆 歐 表 | 1 | ||
| 鉗形電流表 | MG28/36 | 1 | |
| 交流電流表 | 85L17 | 3 | 5A |
| 交流電壓表 | 85L17 | 1 | 450V |
| 保 險 盒 | 3 | ||
| 配 電 板 | 2 | ||
| 拉線開關 | 2 | ||
| 圓 插 座 | 2 | ||
| 平 燈 頭 | 250V/5A | 2 | |
| 日光燈組件 | 15W | 1 | |
| 換相開關 | 1 | ||
| 變壓器組件 | 8W | 1 | |
| 單相電動機 | 1 | ||
| 接 線 盒 | 1 | ||
| 鼓形絕緣子 | 8 | ||
| 單相閘刀 | HK2-15/2 | 1 | |
| 木 臺 | 5 | ||
| 掛 線 盒 | 1 | ||
| 熔 斷 絲 | 若干 | ||
| 松香、焊錫絲 | 若干 | ||
| 塑料線卡 | 若干 | ||
| 螺絲、黑膠布、套管 | 若干 | ||
| 三相電動機 | Y/Δ380V 180W | 2 | |
| 交流接觸器 | CJT1-10 380V | 4 | |
| 組合開關 | 1 | ||
| 螺旋式熔斷器 | 380V 15A | 6 | |
| 四孔接線板 | 6 | 工具 | |
| 鐵殼按鈕 | 2H | 2 | |
| 熱繼電器 | 2 | ||
| 時間繼電器 | 1 | ||
| 三相閘刀 | 1 | ||
| 變 壓 器 | 50W | 1 | |
| 單刀開關 | 1 | ||
| 信 號燈 | 6.3V | 1 | |
| 活動扳手 | 1 | ||
| 剝 線 鉗 | 1 | ||
| 鋼 絲 鉗 | 1 | ||
| 尖 嘴 鉗 | 1 | ||
| 電 工 刀 | 1 | ||
| 銼 刀 | 1 | ||
| 剪 刀 | 1 | ||
| 鎯 頭 | 1 | ||
| 鋼鋸架 | 1 | ||
| 電烙鐵及烙鐵架 | 2 | ||
| 吸錫器 | 1 | ||
| 鑷 子 | 1 |
| 元 件 名 稱 | 型 號 | 數 量 | 備 注 |
| 電 阻 | 0.5Ω | 1 | 1W |
| 電 阻 | 1Ω | 1 | 1W |
| 電 阻 | 36Ω | 1 | 1W |
| 電 阻 | 220Ω | 1 | 1/2W |
| 電 阻 | 470Ω | 1 | 1/2W |
| 電 阻 | 750Ω | 1 | 1/2W |
| 電 阻 | 1K | 1 | 1/2W |
| 電 阻 | 1.2K | 1 | 1/2W |
| 電 阻 | 1.8K | 1 | 1/2W |
| 電 阻 | 2K | 1 | 1/2W |
| 電 阻 | 2.7K | 1 | 1/2W |
| 電 阻 | 3K | 1 | 1/2W |
| 電 阻 | 5.6K | 1 | 1/2W |
| 電 阻 | 6.8K | 1 | 1/2W |
| 電 阻 | 8.2K | 1 | 1/2W |
| 電 阻 | 24K | 1 | 1/2W |
| 電 阻 | 47K | 1 | 1/2W |
| 電 阻 | 39K | 1 | 1/2W |
| 電 阻 | 100K | 1 | 1/2W |
| 電 阻 | 150K | 1 | 1/2W |
| 瓷片電容 | 0.01UF | 1 | 63V |
| 電解電容 | 220UF | 1 | 63V |
| 二 極 管 | 2AP9 | 1 | |
| 三 極 管 | 9013 | 2 | |
| 三 極 管 | 9012 | 6 | |
| 印刷線路板制作配件：敷銅板、毛筆、鉛筆、復寫紙、油漆 | 各1 | ||
| 三端集成穩壓直流電源的制作組件 | 1套 | ||
| 串聯型直流穩壓電源的制作組件 | 1套 | ||
| 低頻信號電壓放大器的裝配與測試組件 | 1套 | ||
| 具有負反饋信號放大器電路的制作與調試組件 | 1套 | ||
| 文氏橋振蕩器的焊接與調試組件 | 1套 | ||
| 電池電壓監視電路的制作與調試組件 | 1套 | ||
| 模擬“知了”電子電路的制作與實訓組件 | 1套 | ||
| 實用聲控、光控節電照明燈的制作與實訓組件 | 1套 | ||
| 語音報警喇叭的制作與實訓組件 | 1套 | ||
| 邏輯測試器的制作和測試組件 | 1套 | ||
| 正負脈沖信號發生器的制作與測試組件 | 1套 | ||
| 水位報警器電路的制作與測試組件 | 1套 | ||
| 迷你閃光彩燈的制作與測試組件 | 1套 | ||
| 光控音樂門鈴的制作與測試組件 | 1套 | ||
| 實用自然風控制器的制作與測試組件 | 1套 | ||
| 臺燈調光電路組件 | 1套 | ||
| Cmos觸摸鎖鑰電路組件 | 1套 | ||
| 自動充電器的制作組件 | 1套 | ||
| 電子催眠電路的制作組件 | 1套 | ||
| 半導體收音機的組裝與調試組件 | 1套 | ||
| 燈座（250V/5A、裝底座） | 1只 | ||
| 蜂鳴器（6V、裝底座） | 1只 | ||
| 萬 用 表 | MF47 | 1 | |
| 數字萬用表 | DT890B+ | 1 | |
| 螺 絲 刀 | － ＋ | 4 | |
| 導 線 | 若干 | ||
| 實 驗 臺 | 1 | ||
| 實 驗 桌 | 1 | ||
| 防 腐 皮 | 1 | ||
| 凳 子 | 2 |
