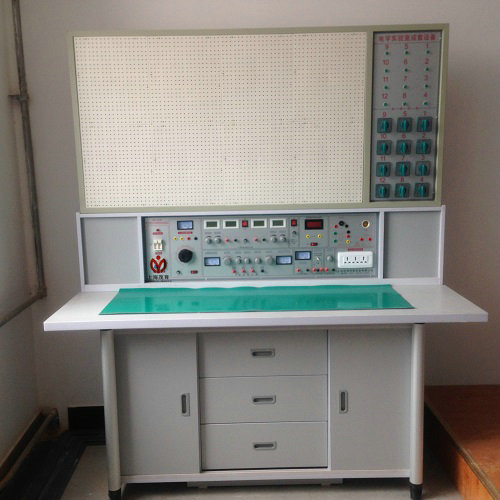

1．實驗臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10．接線座5只：A單元三相四線及地線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控制 (提高安全系數) 13．接線座2只：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2只：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓、電流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示 24．開關1：控制各低壓交流電、信號源 25．開關2：控制E單元交直流調壓電源 |
26．電表：E單元交流電壓輸出指示27．接線座4只：E單元交流、直流輸出口 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2只：音頻信號輸入 32．按鈕：單次脈使能開關 33．接線座3只：單次脈沖輸出口 34．電表：函數發生器正弦波輸出電壓指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調節 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 45．實驗桌面尺寸：160×70cm 46．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 47．儲存板：放置元件盒 48．左儲存柜：放置儲存板（帶門鎖） 49．抽屜：放置常用工具 50．右儲存柜：放置儲存板（帶門鎖） |
|
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路 利用上述44項實驗元器件也可完其他實驗（不列舉） |
23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路 |
| 元 件 名 稱 | 型 號 | 數 量 | 備 注 |
| 電 阻 | 5.1Ω | 2 | 1/2W |
| 電 阻 | 51Ω | 1 | 1/2W |
| 電 阻 | 100Ω | 3 | 1/8W |
| 電 阻 | 150Ω | 1 | 1/8W |
| 電 阻 | 200Ω | 1 | 1/8W |
| 電 阻 | 300Ω | 2 | 1/8W |
| 電 阻 | 470Ω | 1 | 1/8W |
| 電 阻 | 510Ω | 2 | 1/8W |
| 電 阻 | 820Ω | 2 | 1/8W |
| 電 阻 | 1K | 3 | 1/8W |
| 電 阻 | 1.5K | 1 | 1/8W |
| 電 阻 | 2K | 2 | 1/8W |
| 電 阻 | 2.4K | 3 | 1/8W |
| 電 阻 | 2.7K | 1 | 1/8W |
| 電 阻 | 3.3K | 3 | 1/8W |
| 電 阻 | 3.9K | 1 | 1/8W |
| 電 阻 | 4.7K | 2 | 1/8W |
| 電 阻 | 5.1K | 1 | 1/8W |
| 電 阻 | 6.8K | 2 | 1/8W |
| 電 阻 | 10K | 4 | 1/8W |
| 電 阻 | 13K | 1 | 1/8W |
| 電 阻 | 20K | 2 | 1/8W |
| 電 阻 | 39K | 1 | 1/8W |
| 電 阻 | 51K | 1 | 1/8W |
| 電 阻 | 100K | 2 | 1/8W |
| 電 阻 | 200K | 1 | 1/8W |
| 電 阻 | 1M | 1 | 1/8W |
| 電 阻 | 10M | 1 | 1/8W |
| 電 位 器 | 470Ω | 1 | 1/2W |
| 電 位 器 | 1K | 2 | 1/2W |
| 電 位 器 | 10K | 2 | 1/2W |
| 電 位 器 | 22K | 1 | 1/2W |
| 電 位 器 | 100K | 1 | 1/2W |
| 電 位 器 | 470K | 1 | 1/2W |
| 電解電容 | 1uF | 1 | 16V |
| 電解電容 | 10uF | 3 | 16V |
| 電解電容 | 47uF | 3 | 16V |
| 電解電容 | 220uF | 1 | 35V |
| 電解電容 | 470uF | 1 | 35V |
| 瓷片電容 | 300P | 1 | 63V |
| 瓷片電容 | 1000P | 2 | 63V |
| 瓷片電容 | 0.01uF | 2 | 63V |
| 瓷片電容 | 0.1uF | 1 | 63V |
| 瓷片電容 | 0.47uF | 1 | 63V |
| 音頻輸入變壓器 | 1 | ||
| 音頻輸出變壓器 | 1 | ||
| 變 壓 器 | 220/6V.6V | 1 | 8W |
| 電 感 | 8Ω | 1 | |
| 電 感 | 390UH | 1 | |
| 二 極 管 | 4007 | 4 | |
| 二 極 管 | 2AP9 | 1 | |
| 發光二極管 | 2 | ||
| 穩壓二極管 | 2CW54 | 2 | |
| 穩壓二極管 | 2CW76 | 1 | |
| 晶 振 | 10M | 1 | |
| 場效應管 | 3DJ6 | 1 | |
| 單 結 管 | BT33 | 1 | |
| 晶 閘 管 | KP1 | 2 | |
| 三 極 管 | 3DG6 | 2 | |
| 三 極 管 | 3DG12 | 1 | |
| 三 極 管 | 3AX31 | 2 | |
| 三 極 管 | 3DA1 | 1 | |
| 三端穩壓 | 7805 | 1 | |
| 指示燈(信號燈) | 6V 0.1A | 1 | |
| 開 關 | 4 | ||
| 喇 叭 | 8Ω/0.2W | 1 | |
| 繼 電 器 | 6V | 1 | |
| 音樂集成 | 4V | 1 | |
| 電平開關和邏輯電平指示 | 1 | ||
| 集 成 座 | 14腳 | 2 | |
| 集 成 座 | 16腳 | 1 | |
| 集成運放 | UA741 | 2 | |
| 定 時 器 | NE555 | 1 | |
| TTL與非門 | 74LS00 | 1 | |
| TTL非 門 | 74LS04 | 1 | |
| TTL與 門 | 74LS08 | 1 | |
| TTL與非門 | 74LS20 | 1 | |
| TTL或 門 | 74LS32 | 1 | |
| 譯 碼 器 | 74LS42 | 1 | |
| TTL觸發器 | 74LS74 | 1 | |
| 七段譯碼器 | 74LS247 | 1 | |
| 全 加 器 | 74LS283 | 1 | |
| CMOS或非門 | CD4002 | 1 | |
| 共陽數碼器 | 546R | 1 | |
| 工 具 | |||
| 萬 用 表 | MF47 | 1 | |
| 尖 嘴 鉗 | 1 | ||
| 螺 絲 刀 | 3 | ||
| 剝 線 鉗 | 1 | ||
| 連 接 線 | 若 干 | ||
| 其 他 | |||
| 實驗臺 | 1臺 | ||
| 實驗桌 | 1張 | ||
| 防腐皮 | 1塊 | ||
| 凳子 | 2張 | ||
友情提示：
1、設備驗收：各采購單位收貨時請檢查通用電子實驗室成套設備的貨品外觀，核實通用電子實驗室成套設備的數量及配件，拒收處于受損狀態的通用電子實驗室成套設備；
2、設備質保：上海茂育將為各采購單位提供通用電子實驗室成套設備產品說明書內的質保條件和質保期，在質保范圍內提供對通用電子實驗室成套設備的免費維修，超出條件承諾時提供對通用電子實驗室成套設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌耐ㄓ秒娮訉?shí)驗室成套設備選型錯誤或通用電子實驗室成套設備購買數量錯誤，造成通用電子實驗室成套設備的退換貨要求，將不被接受；
4、設備貨期：對通用電子實驗室成套設備的發貨期為參考值，如您需要了解通用電子實驗室成套設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對通用電子實驗室成套設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關通用電子實驗室成套設備的技術咨詢。
