變頻調速與運輸分流控制實訓臺

一、MYBP-02變頻調速與運輸分流控制實訓臺-介紹
裝置主要元器件由傳感器、氣缸、氣動電磁閥、三相電機、變頻器等組成。通過變頻器對傳送帶電機進行速度調節，并把傳送的物料進行材質與顏色的分辨，將分辨出來的物料用氣缸推入到指定的倉位內。適合高等院校機電與自動化課程的教學/實訓。開放式教學、在提升趣味性的同時提高學生動手能力是產品的優勢；輕便、美觀、易學習是產品的特色。

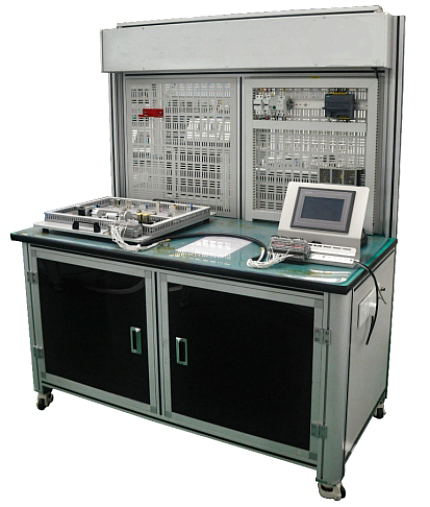

（參考圖）
二、主要實驗項目：
1、材料識別應用實驗；
2、顏色識別應用實驗；
3、直流電機驅動控制實驗；
4、氣動元件控制實驗；
5、下料與分揀自動化邏輯編程設計實驗。
三、產品涉及課程：
電機拖動技術、變頻控制技術、傳感器檢測技術、氣壓傳動與控制技術、PLC可編程控制技術及應用等自動化專業課程。
四、實訓內容：
1、傳感器的安裝與調試
①　電感開關的接線方式、感應材質距離及輸出電壓的正負；
②　電容開關的接線方式、感應材質距離及輸出電壓的正負；
③　光纖開關的接線方式、感應材質距離及輸出電壓的正負；
④　磁性開關的接線方式、感應材質距離及輸出電壓的正負；
⑤　光電對射開關的接線方式、感應材質距離及輸出電壓的正負。
2、變頻器的安裝與調試
①　變頻器參數應用設置；
②　變頻方向控制；
③　變頻器外部控制接線實訓；
④　變頻器控制三相電機速度控制。
3、氣動回路安裝與應用
①　氣動方向控制回路的安裝；
②　氣動速度控制回路的安裝；
③　氣動三聯件的安裝與應用；
④　推料氣缸安裝與控制應用。
五、主要技術參數：
1、輸入電源：AC220V±10%；
2、控制電壓 : DC24V；
3、整機功率：0.5KW；
4、氣源壓力：0.75Mpa。
