機械零件實訓室的功能、主要設備及實訓項目介紹

機械零件實訓室承擔數控、機電、石油專業的《綜合機械基礎》、《機械制造基礎》和《石油礦場機械使用與維護》三門學科的實驗課教學任務，通過實驗使學生了解硬度測定的基本原理及應用范圍，了解硬度計的主要結構及操作方法，分析淬火對鋼性能的影響，從而使學生了解不同的鋼材含碳量不同硬度也不同以及如何提高鋼的硬度；觀察碳鋼和鑄鐵的組織分析成分對顯微組織的影響，從而加深理解成分、組織與性能之間的相互關系，加深了學生對理論知識的理解，有效地把理論知識和實驗相結合。掌握齒輪范成儀的使用方法以及用范成法加工漸開線齒輪的基本原理，觀察齒廓形成過程，建立變位齒輪的基本概念，能區別標準齒輪和變位齒輪；掌握用游標卡尺測定漸開線直尺圓柱齒輪基本參數的方法，通過測量和計算掌握有關齒輪各參數之間的相互關系。
一、主要功能：
測定不同金屬材料的硬度；鋼的熱處理；觀察碳鋼和鑄鐵的組織；測繪平面機構運動簡圖；加工標準齒輪和變位齒輪；測量漸開線直齒圓柱齒輪參數；減速器拆裝
二、主要設備：
1、MY-571 齒輪效率綜合實驗臺

設計目的：由于由齒輪傳動部件-減速器構成的傳動系統是機械設計的主要內容，因此對減速器傳動系統（包括聯軸節）的動態了解將使學生對減速器的設計有更加深刻的認識，以提高學生的綜合設計能力，同時為了煅練學生的動手能力，我們?cè)O(shè)計讓學生自己裝配實驗臺。
機械部分：
1）該實驗臺采用臺式結構負載采用磁粉制動方式，實驗齒輪有單級圓柱直齒輪
斜齒圓柱齒輪：m=2，i=10
蝸輪蝸桿：m=2，i=50
圓錐齒輪：m=2，i=5
2）檢測齒輪可更換裝配。
3）減速器頂部有透明視窗，以觀察齒輪嚙合情況，并可更換不同潤滑油。

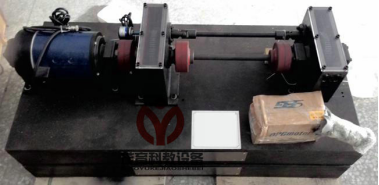

2、MY-572 封閉功率流式齒輪傳動效率實驗臺

本實驗臺采用懸掛式齒輪箱不停機加載方式，加載方便、操作簡單安全、耗能少。在數據處理方面，既可直接抄錄數據手工計算，也可以和計算機接口組成具有數據采集處理，結果曲線顯示，信息儲存、打印輸出等多種功能的自動化處理系統。該系統具有體積小、重量輕、電機一體化相結合等特點。
實驗?zāi)康模?br /> 1）了解封閉功率流式齒輪實驗臺的基本原理、特點及測定齒輪傳動效率的方法。
2）通過改變載荷，測出不同載荷下的傳動效率和功率。輸出T1-T9關系曲線及η－T9曲線。其中T1為輪系輸入扭矩（即電機輸出扭矩），T9為封閉扭矩（也即載荷扭矩）。η為齒輪傳動效率。
3）具有網絡通訊口聯接本公司開發出來的多機通訊轉換器，用一臺PC機連接成一個小系統的局域網絡實驗系統。可大大提高實驗室計算機的使用效率，使實驗室工作向智能化、網絡化發展。

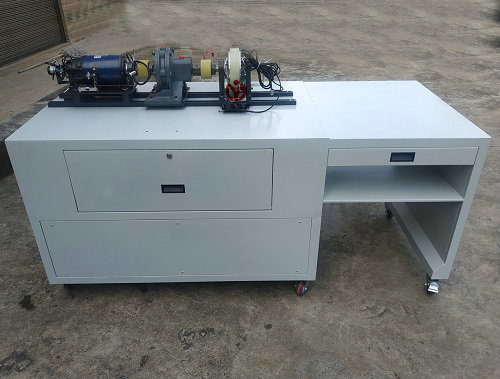

3、MY-559B 齒輪傳動與測試實驗臺

本實驗臺采用模塊化結構，由2K-H(WW)齒輪傳動，蝸輪副傳動裝置、聯軸器、直流電機、加載裝置模塊等組成，學員可根據實驗方案自己動手進行傳動連接、安裝調試和測試，進行設計性實驗、綜合性實驗，可實現齒輪傳動，蝸輪副傳動實驗，并可對其傳動效率做出可視化分析。
性能特點：實驗臺應采用獨立的平臺結構，原動件、被試件以及負載為獨立的模塊結構，根據實驗要求可自行拼結組裝，原動件與負載應配安裝導軌，可根據不同被試件的尺寸作安裝調整，實驗臺操作面底板應采用內置翻蓋結構。系統應采用傳感器和A/D采集并轉換成輸入軸和輸出軸的驅動力矩和制動力矩?cái)?shù)據，采用角位移傳感器和A/D采集并轉換成輸入軸和輸出軸的轉數。系統機械傳遞裝置應包括2K-H（WW）齒輪正號機構和蝸桿副傳動兩種典型機構，負載裝置應采用磁粉制動器。

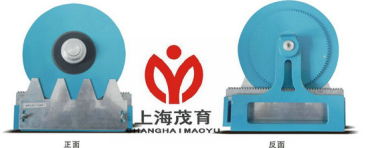

4、MY-525 齒輪范成儀

功能及特點：用于機械原理（機械設計基礎）課程開設的“漸開線齒輪范成實驗”，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形變化及對齒輪各參數的影響。
主要參數：1）配模數m=8 m=20齒條插齒刀各一把；2）外型尺寸：330x310x110同一模數m=2兩扇形齒輪（Z1=135,Z2=80）。說明：同一齒輪的加工工具可加工不同齒數的齒輪。范成儀在人機的基礎上進行精心設計大方美觀。制作材料除加工插齒刀具外全部采用鋁合金制作。

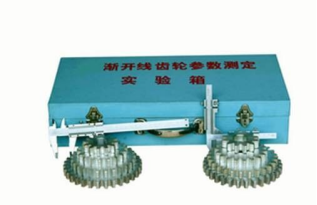

5、MY-545 漸開線齒輪參數測定實驗箱

功能及特點：能測定齒輪各部分幾何尺寸和參數的關系；通過8個齒輪組合可得到：標準齒輪傳動、零傳動、正傳動(正變位傳動)和負傳動(負變位傳動)等實驗數據。

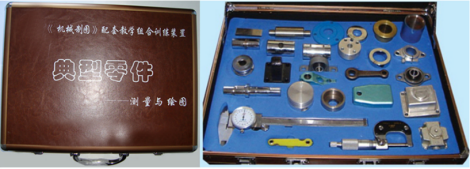

6、MY-585 典型零件實測繪圖訓練裝置

產品特點：
1）項目實際化：以典型實際零件為訓練對象；
2）功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3）學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4）教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5）管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。

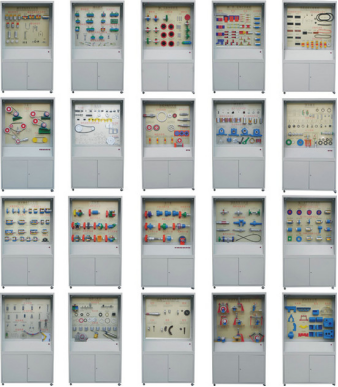

7、MY-31A 機械零件示教陳列柜

本陳列柜是現代各行業的基礎，是物質生產的基本工具，其應用水平是一個國家技術水平和現代化程度的重要標志，也是信息化產業的基礎。設計則是產品生產的第一道工序，其成敗很大程度上是在本階段決定的。在課程體系中的地位：專業基礎課性質：是一門論述機械零件設計理論、研究機械零件設計方法的設計性技術基礎課。是多學科知識的綜合運用。具有綜合性、設計性。本陳列柜是機械設計教學陳列柜理想設備，它介紹機械設計課程教學內容，以便學生課后自學，促使學生深化理解教學內容。本套陳列柜共分20個柜，每個柜的內容不同。
8、MYGC-1 工程制圖實驗室設備

本設備是工程界的語言,工程制圖是理工科主要的技術基礎課.如何更快地培養學生的空間思維能力,更有效地掌握繪圖基本功,這是廣大師生多年愿望。本系列包括:學生制圖桌、教師演示臺、活動轉椅及配套儀器。其中學生制圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用，拆裝方便等特點。桌面可調節傾角、工作臺下面抽屜供放學習資料工具書等。

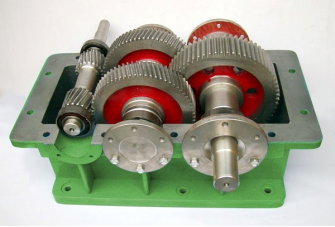

9、MY-MX05 減速器教學模型
