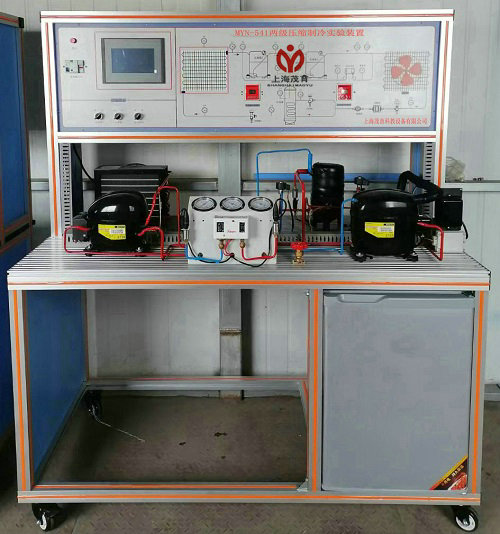

兩級壓縮式制冷循環實驗臺

MYN-541 兩級壓縮式制冷循環實驗臺-概述
1、兩級壓縮制冷實驗裝置是將壓縮過程分兩次來實現，即將自蒸發器來的壓力為P0的制冷劑蒸氣，先用低壓壓縮機(或壓縮機的低壓級)壓縮到中間壓力Pm，然后再用高壓壓縮機(或壓縮機的高壓級)壓縮到冷凝壓力。因此，它需要用兩臺壓縮機，或使用雙級壓縮機。
2、兩級壓縮制冷實驗裝置采用一級節流中間不完全冷卻的雙級壓縮制冷循環。

二、主要技術性能：
1、輸入電源：三相五線～220±10% 50Hz。
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。
3、裝置容量：≤3kVA。
4、噪聲：≤40dB(A)。
5、制冷裝置能達到的溫度不高于-40℃。
6、安全保護：具有電流漏電流保護裝置，安全符合國家標準。
7、制冷量：2.0KW。
8、一級節流中間不完全冷卻的雙級壓縮制冷循環
9、尺寸：1500*800*1600MM
*10、流量可調節，調節方式：觸摸屏
三、兩級壓縮式制冷循環實驗臺主要配置
1、裝置應包含實訓臺、低溫箱制冷系統、交流電源控制單元、壓力檢測單元、溫度檢測單元及模擬故障等。
2、實訓臺是鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。實訓臺有四個萬向輪方便移動。
3、兩級制冷系統應包括整套的冷藏柜柜體，如蒸發器、冷凝器、儲液罐、壓縮機、冷凝風扇等，管路中還設有控制閥等實訓所必需的部件。
4、壓縮機為中溫壓縮機。裝有溫度傳感器高壓、低壓的合適部位，以及膨脹容器處設置
5、主要系統部件:高溫系統壓縮機、低溫系統壓縮機、高溫冷凝器、蒸發冷凝器、節流閥、中冷器、蒸發器等組成的二級壓壓縮機循環制冷系統。
*6.、制冷變量調節系統：在高溫系統、低溫系統的節流膨脹閥采用可變流量制冷冷變量調節系統。制冷劑流量可為電位手動設，提高實驗的可操作范圍。手動設定調節功能，可在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節，改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整。嵌入式觸摸屏主機系統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
7、交流電源控制單元：采用三相四線220V交流電源供電，應配有交流電壓表1只，測量范圍０～250V；交流電流表1只，測量范圍０～15A，漏電保護器控制控制屏總電源。
8、制冷系統壓力：檢測單元提供3只真空壓力表（精度不低于2.5級），測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時不同位置的壓力變化。
9、溫度檢測單元：采用PT100傳感器（精度不低于0.5級），分別測量：高溫度機出口溫度、低溫度機出口溫度，冷凝出口、冷凝器溫度和蒸發器溫度。
10、面板上放置在雙級壓縮機制冷流程圖，心彩色形式代表各種工況狀態。
四、實訓功能
1、兩級壓縮式制冷系統原理。
2、兩級壓縮式低溫制冷的系統電氣部件檢測實訓。
3、兩級壓縮式低溫制冷的系統啟動、運行和調試實訓。
4、兩級壓縮式低溫制冷的電氣系統故障模擬設置實訓。
的系統電氣系統原理分析和實訓
5、高級機流量調節實驗分析
6、低級機流量調節實驗分析
7、中間冷卻器的作用分析
8、一級節流中間不完全冷卻的雙級壓縮制冷循環
