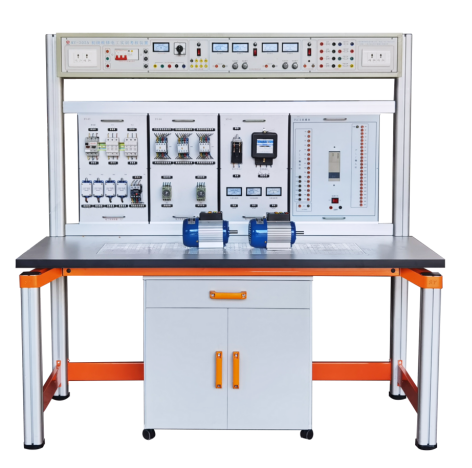

MY-305C 高級維修電工實訓設備-采用模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學技能培訓及技能鑒定。
二、技術性能：
1、輸入電壓：三相四線制380V±10% 50Hz
2、工作環境：環境溫度范圍為-5～＋40℃
3、裝置容量：＜1KVA
4、安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5、外形尺寸：1600mm×700mm×1450mm
三、功能：該設備由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏：實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、固定低壓直流電源：+5V、±12V有過載保護
7、恒流源：4mA-20mA連續可調一路
（二）實訓掛箱及器材配備：
1、SY-61維修電工掛箱（一）
2、SY-62維修電工掛箱（二）
3、SY-63維修電工掛箱（三）
4、SY-64維修電工掛箱（四）
5、SY-65維修電工掛箱（五）
6、PLC可編程控制器實訓組件：提供三菱FX1N-40mR-001型主機及配套轉換接口，SC-09編程電纜。
7、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、變頻器實訓掛箱：配置三菱FR-D720S 0.4KW變頻器，帶有RS485通訊接口及BOP操作面板。
10、單片機實訓掛箱：配備51/96/8088/8086等CPU單片機、微機全部軟硬件。
11、九孔萬能實中板：2塊
12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13、電機導軌及光碼盤測速系統： 含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
14、三相鼠籠異步電動機：120W.Y接法.220V.1臺
15、三相鼠籠異步電動機：180W. Y/△.380V.1臺
（三）實訓桌：鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目：
|
（一）電拖部分： |
5.帶電能表的兩地控制 |
|
（二）PLC綜合實訓： |
4.PLC控制臺三相異步電動機Y/△啟動控制 |
|
（三）基于變頻器的電機拖動與控制實訓 |
5．控制電機正反轉運動控制 |
|
（四）PLC、變頻器的電機的拖動控制實訓 |
|
|
（五）單片機技能實訓：A、MCS-51單片機實訓軟件部分 |
|
|
1. 清零程序 |
8. 多分支程序 |
|
硬件部分： |
|
|
1. P1口亮燈實驗 |
12. 繼電器控制 |
|
B、8088/8086系列微機實訓：軟件部分 |
|
|
1．清零程序 |
7．32位二進制乘法 |
|
硬件部分 |
8．8259中斷控制器實驗 |
|
C、MCS-96單片機實訓：軟件部分 |
11．80C196外部中斷實驗 |
|
硬件部分 |
10．D/A輸出方波 |
|
（六）室內照明配電 |
4.單相電度表直接接線電路 |
|
（七）電子技術綜合訓練 |
5.電子門鈴電路 |
