太陽能光伏發電綜合實訓系統使用說明

一、太陽能發電教學實訓系統-概述：

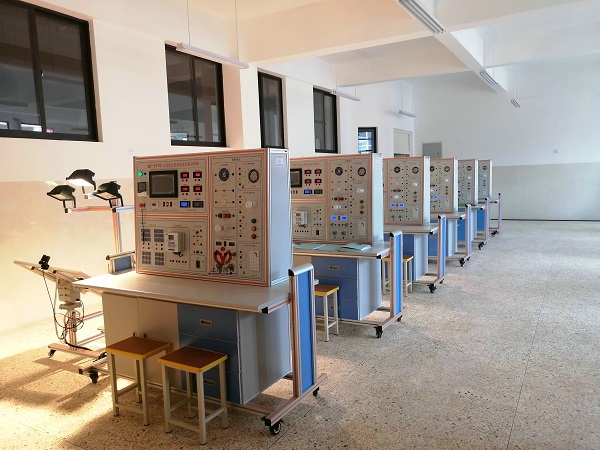

本產品是集光伏、光電、負載實驗于一體的太陽能發電教學實訓系統。除可完成常規光伏、光電轉換的相關實驗外，即可對阻性、感性負載進行實驗及教學演示�？梢詭椭鷮W(xué)生，進一步理解太陽能發電系統的原理學習和工程實際應用技能。
1、產品特點：
◆ 系統實驗平臺采用直觀的數字表和帶觸摸功能工控一體機，讓使用者操作起來更方便、直觀。
◆ 系統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
◆ 系統逆變電源，采用專用IGBT模塊（IPM）組裝。具有高穩定、高功率因數輸出。
◆ 系統上的離網電源可以為用戶提供交流220V純正弦波交流電能。
◆ 隨系統附帶17英寸寬屏液晶電視機，在實驗過程中提升實驗樂趣。

2、主要設備技術參數：

光伏發電
參數	額定輸入功率	Pmax 300W
	額定輸出功率	Pwv=260W
	光伏組件輸出功率	Pwv=4*10W（系統標配光伏組件）
	額定輸出電壓	12VDC   220VAC
	額定充電電流	12VDC/2.2A
	過充保護電壓	DC16.2±0.5V
操作實驗臺
參數	實訓臺	長1.20m*寬0.65m*高1.75m
	儀表組	輸入電源220VAC  AC/DC9V
	逆變電源	輸入電壓10.8～16VDC；輸出電壓0～220VAC；輸出功率300W；
	太陽能控制器	輸入電壓12VDC； 輸出功率300W；實驗?zāi)Ｊ剑汗饪兀珪r控
	直流負載	感性：風扇、電機、蜂鳴器；  阻性：交通燈、3W LED燈
	交流負載	感性：風扇；  阻性：交通燈、3W LED燈、LED路燈
	電阻箱	10Ω～99KΩ
	USB輸出接口	5V 1A

3、儲存及工作環境：
◆ 遠離陽光直射（操作臺避免用于戶外）。
◆ 遠離周圍無任何腐蝕物質、油霧、鹽水、淋雨和潮濕。
◆ 遠離空氣中的塵�；蚪饘俜勰�。
◆ 遠離機械沖擊、劇烈震動。
◆ 遠離電磁噪聲（如：電焊機、大功率設備）。
◆ 遠離放射性材料、易燃物品。
◆ 正常工作時的溫度范圍：－10℃～40℃。
 二、在通電之前，確認實驗臺各電源開關為“關”位置時，按以下步驟操作
1） 打開實訓臺交流總開關，各儀表顯示“000”電能計量模塊顯示實驗臺電壓、電流、功率、用電時間，KWh等用電量信息；
2） 根據實驗內容，準備相應長度實驗跳線，與各實驗?zāi)�塊連接；
★ 控制器：蓄電池、太陽能電池板、負載
★ 連接相應的測量儀表，如方陣電壓、方陣電流、負載電壓、負載電流
★ 連接與實驗內容有關的直流負載，直流感性負載、直流阻性負載、電阻箱
★ 連接與實驗內容有關的交流負載，交流感性負載、交流阻性負載、LED燈負載
注：交流實驗時，系統前端需將DC-AC光伏逆變器接入，否則無法進行交流實驗。
★ 實驗時如需連接電視機，只需將電視機與設備逆變系統連接即可
3） 實驗過程中如需進行參數監控或保存，需先將一體機系統打開，系統啟動后，將自動運行監控程序，運行后自動與系統模塊之間進行通訊；
4） 進行自動跟蹤實驗時，待系統運行穩定后，通過實驗臺面板的“晨日”“午日”“夕日”開關，來切換模擬太陽燈光照位置，每切換一次，跟蹤系統會自動跟蹤至相關位置，完成跟蹤實驗；
5） 系統自帶的0～30V/0～2A穩壓電源系統，可配合控制系統完成過充電（過壓）、過放電（欠壓）、及恢復實驗，直接負載實驗和對蓄電池的補充電實驗；
  ★ 對蓄電池進行補充電時，需要簡單對穩壓電源進行調整設置，具體如下：
   ①打開穩壓電源開關，調整輸入電壓至13V±0.2V；
   ②用實驗跳線短路穩壓電源輸出端正負極，調整電流旋鈕，使電流顯示0.5～0.6A斷開跳線；
   ③將穩壓電源輸出端與蓄電池輸出端相連（注意正負極）；
   ④持續充電約5到8小時，或至到穩壓電源電流顯示為“0A”即表示充滿，也可按下系統面板自帶的“測試按鈕”進行電壓測試，至充電結束。
關機順序：按照先直流，后交流的順序只需關掉綜合操作控制臺開關即可！
4、系統故障處理
◆ 緊急關機順序： 交流總開關
◆ 故障處理

故障現象	檢查內容	處理方法
太陽能電池電壓正常，無法對蓄電池充電	查看線路轉換開關位置是否正確，光線是否足夠強	重新調整開關，調整模擬光線至最佳狀態，或等光線好轉時再試
離網電源無法開機	電源轉換開關位置是否正確	確認正確無誤后重新再試
離網電源開機無輸出	蓄電池電壓是否過低	對蓄電池進行電能補充
并網電源無法并網	太陽能電壓、光照強是否過低	重新調整后再試

5、注意事項
◆ 系統在工作6～12個月時,應定期檢查所有接線端是否松動,接頭是否氧化并擦拭機內塵土。
◆ 系統在工作時會產生一定的熱量,安裝時一定要安裝在通風較好的地方。
◆ 非專業人員,嚴禁打開柜體進行檢查和維護。
四 、系統工作原理

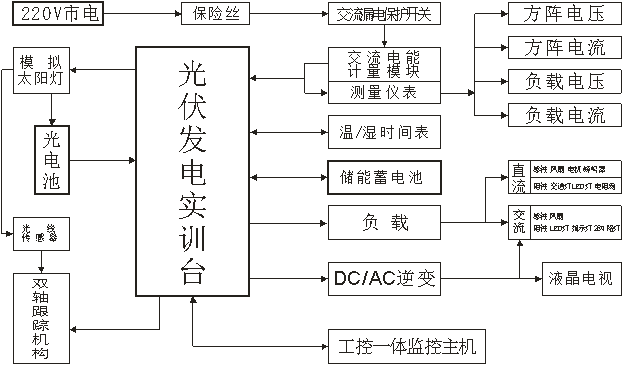

 1、系統工作原理方框圖

---
